EVM与ACPR：功率放大器线性度的双维度衡量

在射频通信系统中，功率放大器（PA）作为发射链路末级核心器件，其性能直接决定信号质量与系统效率。除增益压缩与效率外，误差矢量幅度（EVM）和邻道功率比（ACPR）已成为评估PA线性度的关键系统级指标。

当PA工作于高效率的近饱和区时，非线性失真不可避免。这类失真分为两类：带内失真影响信号自身质量，带外失真则干扰邻近信道。EVM与ACPR正是量化这两类失真的核心参数。

EVM（误差矢量幅度）衡量调制信号在星座图中实际点与理想点的偏差，反映带内幅度与相位失真。高阶调制（如256QAM、1024QAM）对失真极为敏感，微小的非线性即可引发误码。因此，EVM成为评估PA保真能力的直接依据，数值越低，信号质量越高。

ACPR（邻道功率比）则定义主信道功率与相邻信道泄漏功率之比，用于评估带外频谱再生与干扰风险。严格的ACPR要求是满足频谱规范、避免干扰邻近系统的强制性指标，尤其在密集频谱环境中至关重要。

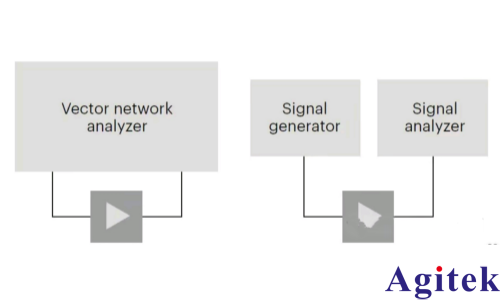

为精确测量EVM与ACPR，常用两种方案：

方案一：矢量信号源+频谱仪（VSG+VSA） 通过VSG生成调制信号激励PA，VSA捕获输出并解调分析。该方法直观，但受限于测试系统自身失真——信号源相噪、电缆损耗与连接器失配均会引入残余EVM，尤其在毫米波频段，校准复杂，难以分离DUT真实性能。

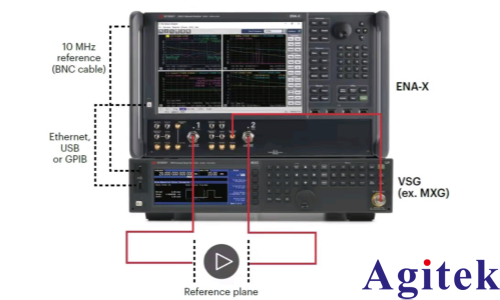

方案二：矢量网络分析仪（VNA）调制分析法 利用高端VNA内置调制分析软件，通过VNA上变频输出激励，接收机捕获响应，频域相干处理重建信号。该方法具备高动态范围与矢量校准（如SOLT）能力，可将误差参考面移至PA端口，精准控制输入信号，显著抑制测试系统噪声，获得更纯净的EVM与ACPR数据。

此外，VNA方案支持单次连接、一次校准完成S参数、P1dB、EVM、ACPR等全流程测试，极大提升效率与一致性，尤其适合研发与高精度表征场景，尽管设备成本较高，但其综合优势显著。

实测中需注意：

● 明确标准对调制格式、带宽、滤波器的定义，确保测试条件一致；

● 使用高质量线缆与连接器，毫米波频段需控制力矩与损耗；

● 测试前完成精确校准，确保激励信号保真。

综上，EVM反映“自身保真度”，ACPR体现“对外干扰度”，二者协同定义了PA在真实通信场景下的线性边界。在追求高效率与高数据吞吐的今天，精准测量并优化EVM与ACPR，是实现高性能射频系统的关键路径。
