E4980A阻抗分析仪阻抗测量操作步骤详解

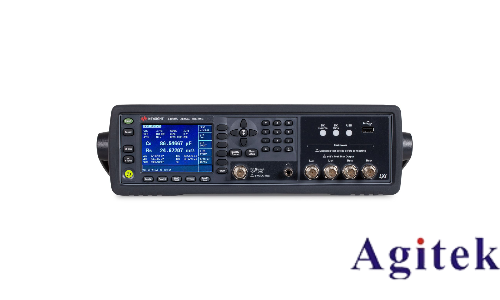

E4980A阻抗分析仪是一款高精度、高稳定性的测试仪器，广泛应用于电子元器件研发、质量检测及材料特性分析等领域。其能够准确测量电阻、电容、电感等元件在不同频率下的阻抗特性，为工程设计提供可靠数据支持。为了确保测量结果的准确性与可重复性，掌握规范的测量步骤至关重要。以下是使用E4980A进行阻抗测量的标准操作流程。

一、测量前准备工作

首先，检查E4980A阻抗分析仪是否处于良好工作状态，确认电源连接正常，并查看仪器是否在有效校准周期内。校准状态直接影响测量精度，因此建议定期执行仪器自校或送检校准。其次，根据被测元件的封装形式（如贴片、插件等），选择合适的测试夹具与连接线缆，如四端子开尔文夹具，以减小引线电阻和接触电阻带来的误差。连接时务必保证接触牢固，避免松动导致数据波动。

二、设置测量参数

开机后进入主界面，选择“阻抗测量”模式。用户可根据需求选择单频点测量或频率扫描测量。若需分析元件在宽频范围内的响应特性，应设置频率扫描范围，例如从20 Hz至2 MHz，并设定合适的扫描点数与扫描速度。同时，可配置测量参数如交流测试电平、直流偏置电压等，以模拟实际工作条件。

三、执行测量操作

将被测元件正确接入测试夹具，确保极性无误且连接稳定。确认所有设置无误后，按下“测量”按钮，仪器将自动施加激励信号并采集响应数据。测量过程中，屏幕实时显示阻抗幅值、相位角、等效串联电阻（ESR）、品质因数（Q值）等关键参数。对于频率扫描模式，仪器会生成阻抗-频率曲线，便于直观分析元件频率特性。

四、数据记录与保存

测量完成后，应及时记录或保存测试结果。E4980A支持将数据存储于内部存储器或通过USB/LAN接口导出至计算机，便于后续分析与报告生成。建议对重要测试数据进行命名归档，并附带测量条件说明，以保证可追溯性。

五、注意事项与误差控制

测量过程中应尽量避免强电磁干扰环境，尤其是在高频段测试时，外界噪声可能显著影响结果。温度变化也会引起元件参数漂移，建议在恒温环境中操作。此外，务必在测量前完成开路、短路及负载补偿，尤其在更换夹具或延长线后，必须重新执行补偿程序，以消除系统误差。

综上所述，E4980A阻抗分析仪通过科学的操作流程，能够实现高效、精准的阻抗测量。遵循标准步骤，注重细节控制，不仅提升测试效率，更为产品研发与质量控制提供坚实的数据基础。
