锁相放大器与数据采集卡（DAQ）的连接方法与应用

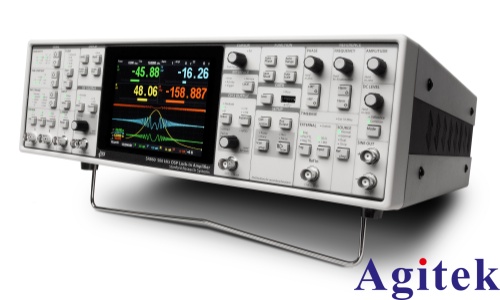

锁相放大器（Lock-in Amplifier）是一种高精度信号检测设备，广泛应用于微弱信号的提取，尤其在物理、化学、生物传感及材料科学等领域中具有重要作用。其核心功能是通过参考信号与输入信号的相敏检测，有效滤除噪声，提取出被淹没在强背景噪声中的微弱交流信号。而数据采集卡（DAQ）则是用于采集模拟或数字信号并将其转换为计算机可处理数据的设备。将锁相放大器与DAQ合理连接，可以实现信号的进一步记录、分析与可视化，提升实验系统的自动化水平。

一、连接的基本原理

锁相放大器通常输出经过解调处理后的直流电压信号（即X、Y分量或R、θ幅值相位信号），这些信号为低频或直流模拟量，适合通过DAQ进行采集。连接的核心是将锁相放大器的模拟输出端口与DAQ的模拟输入通道相连，实现信号的传输与数字化。

二、连接步骤

1. 确认接口类型与电平匹配 首先需确认锁相放大器的输出接口类型（如同轴BNC接口）和输出信号范围（如±10 V）。同时，检查DAQ的输入范围、分辨率和采样率是否兼容。确保信号电压在DAQ的输入范围内，避免损坏设备。

2. 物理连接 使用屏蔽同轴电缆（如BNC线缆），将锁相放大器的“X输出”或“R输出”端口连接至DAQ的模拟输入通道（如AI0）。若需采集多路信号（如X和Y），可连接至不同输入通道。

3. 接地与屏蔽 为减少电磁干扰，应确保锁相放大器与DAQ共地。若系统存在地环路干扰，可使用隔离型DAQ或差分输入模式。同时，屏蔽电缆应良好接地，以提高信噪比。

4. 软件配置 在计算机端使用DAQ配套软件（如LabVIEW、MATLAB或Python中的NI-DAQmx库）配置采样参数，包括采样率、采样点数、触发方式等。设置输入通道为电压输入，并选择合适的量程。

5. 数据读取与存储 启动DAQ采集程序，实时读取锁相放大器输出的数据，并进行存储或实时分析。例如，在扫描实验中，可将DAQ采集的数据与扫描参数（如温度、电压）同步记录，便于后续绘图与处理。

三、应用场景示例

在扫描探针显微镜（SPM）系统中，锁相放大器用于检测样品表面微弱的振动信号，其输出的振幅和相位由DAQ采集，并与探针位置信息同步，生成表面形貌图。在低温物理实验中，DAQ可长时间记录锁相放大器输出的电阻变化信号，实现对相变过程的监测。

四、注意事项

避免长距离传输模拟信号，以防引入噪声。

若环境干扰严重，可考虑使用数字通信接口（如GPIB、USB或以太网）直接读取锁相放大器内部数据，绕过模拟输出。

定期校准系统，确保测量精度。

综上所述，锁相放大器与DAQ的连接是实现高精度信号采集与自动化实验的关键环节。通过合理连接与配置，可充分发挥两者优势，提升科研实验的数据质量与效率。
