日置 IM7581 阻抗分析仪使用方法详解

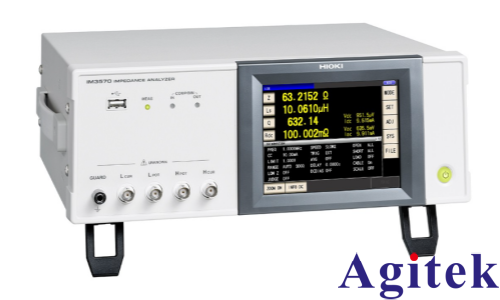

日置（Hioki）IM7581 阻抗分析仪是一款高性能、高精度的电子测量设备，广泛应用于电子元器件、SMD（表面贴装器件）及材料的阻抗特性分析。其频率测量范围覆盖1 MHz至3 GHz，配合专用SMD测试夹具IM9201，可实现对小型化元器件的精准LCR（电感、电容、电阻）测量。为充分发挥其性能，掌握正确的使用方法至关重要。

一、设备准备与连接

使用前需确保IM7581主机与测试夹具正确连接。IM7581本身为主机单元，不包含测试治具，必须搭配专用SMD测试夹具IM9201使用。将IM9201牢固安装于主机测试端口，并根据被测元件的封装尺寸（共支持六种SMD尺寸）选择合适的夹具接口。连接后开启电源，设备将自动进行自检与初始化。

二、基本测量操作

1. 参数设置：通过触摸屏或旋钮选择测量模式（如LCR模式），设定测试频率、信号电平及测量参数（如Z、θ、L、C、R等）。IM7581支持多频点扫描，可分析元件在不同频率下的阻抗响应。

2. 接触检查：测量前务必执行接触检查功能，利用DCR测量、Hi-Z筛选或波形判定确认被测元件与夹具接触良好，避免因接触不良导致数据偏差。

3. 开始测量：将待测元件放入夹具并夹紧，启动测量程序。设备将在数秒内完成数据采集，并在屏幕上实时显示测量结果。

三、高级分析功能应用

IM7581具备多种判定与分析功能，提升测试效率与判断准确性：

等效电路分析：基于测量数据，自动拟合五种典型等效电路模型，并可通过模拟功能预览频率特性曲线。

比较器功能：支持区域判定、峰值判定和SPOT判定。用户可设定上下限范围，系统自动判断结果为“IN”（合格）或“NG”（不合格），适用于批量品控。

多点判定：SPOT判定最多支持16个扫描点，适用于复杂频率响应特性的判定需求。

四、数据分析与输出

测量完成后，可利用内置分析功能对数据进行趋势分析、曲线对比或导出至外部设备。支持通过USB或LAN接口传输数据，便于后续报告生成与存档。

五、注意事项

避免在强电磁干扰环境中使用；

定期校准设备，确保测量精度；

测量完成后及时关闭夹具，延长使用寿命。

日置IM7581凭借其紧凑设计、高精度与智能化分析功能，成为电子研发与质检领域的理想工具。熟练掌握其操作流程，将显著提升测试效率与可靠性。
