斯坦福SR830锁相放大器参考频率设置方法详解

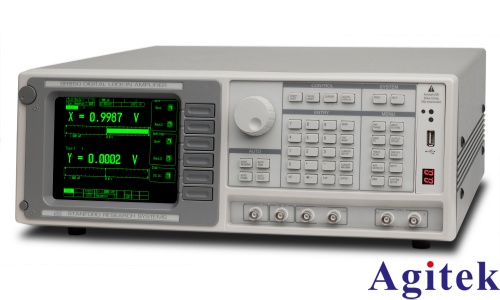

斯坦福研究系统（Stanford Research Systems）生产的SR830数字双相锁相放大器，以其高精度、高稳定性和强大的信号处理能力，广泛应用于物理、材料科学、化学及精密测量等领域。其核心功能是通过参考频率与输入信号的同步解调，实现对微弱信号的高信噪比提取。因此，正确设置参考频率是确保测量精度与稳定性的关键步骤。

SR830的参考频率设置支持两种模式：内部参考与外部参考，用户可根据实验需求灵活选择。

一、外部参考频率设置

当实验中已有外部信号源（如函数发生器、调制激光器等）时，可选择外部参考模式。将参考信号接入仪器前面板的“Ref Input”BNC接口，信号类型可为正弦波（最小400mVrms）或TTL脉冲，频率范围支持0.001Hz至102.4kHz。SR830内部的相位锁定环路（PLL）会自动锁定输入信号的频率与相位，实现同步解调。用户可通过前面板的“Reference”菜单查看锁定状态，并利用“Phase”功能微调相位差，计算机控制精度可达0.008°，确保解调正交性。

二、内部参考频率设置

若无外部信号源，可启用SR830内置的直接数字频率合成（DDS）源。通过前面板菜单或远程接口设置所需频率，范围为1mHz至102.4kHz，分辨率高达4½位。内部振荡器具有优异的频率稳定性（5ppm/°C），相位漂移低（<10kHz时为0.01°/°C），适合长时间稳定测量。

三、高级功能与操作建议

SR830支持谐波检测功能，可将解调频率设为参考频率的整数倍（n×f），无需更改参考源即可测量2F、3F乃至更高次谐波信号，极大提升了实验灵活性。为优化测量效果，建议启用“AutoPhase”功能，自动调整相位使X通道信号最大、Y通道最小，从而准确获取幅值R与相位θ。同时，“AutoGain”与“AutoReserve”功能可自动匹配增益与动态储备，适应不同强度的输入信号。

此外，用户可通过GPIB或RS-232接口远程控制频率设置，将SR830集成至自动化测量系统。仪器支持存储九组配置，便于快速切换实验条件。

综上所述，SR830参考频率设置灵活、操作便捷，结合自动优化与高稳定性设计，使其成为弱信号检测的理想工具。正确配置参考频率，不仅是发挥其卓越性能的前提，更是获得可靠实验数据的关键保障。
