HIOKI 电池阻抗分析仪BT4560EIS测量方案

在电池技术快速发展的当下，电化学阻抗谱（EIS）测量已成为破解电池“内在密码”的关键手段——它既是研发过程中解析材料界面反应、优化电池结构的“显微镜”，也是生产环节中把控电芯一致性、排除潜在缺陷的“质检员”，更是评估电池寿命、预判性能衰减的“预警器”。

电池的EIS测量是什么？

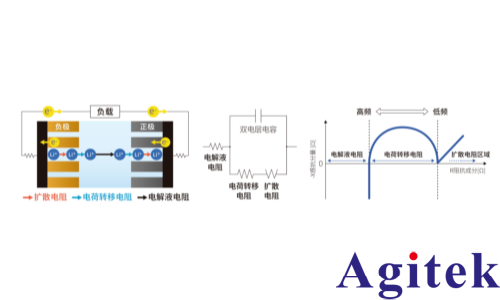

EIS（Electrochemical Impedance Spectroscopy：电化学阻抗谱）是一种使用小交流信号在宽频率范围内测量电池阻抗的方法。

从研发角度看，EIS 能以无损方式捕捉锂离子在电极、电解液和隔膜中的传输规律，实现对 SEI 膜形成过程、电荷转移阻抗、扩散系数等关键参数的量化分析，从而直接指导电极材料的选型、电解液配方的优化以及电池结构的设计；从生产端来看，借助 EIS 的多频率阻抗分析能力，可精准识别电芯浸润不良、界面缺陷等潜在问题，有效避免因一致性不足而导致的整组电池性能瓶颈；从全生命周期管理的角度出发，EIS 能持续追踪电池老化过程中阻抗谱的变化趋势，为寿命预测和安全预警提供坚实的数据支撑。可以说，EIS 测量的精度、效率与便捷性，直接关系到电池技术突破的速度与产品质量的底线。

传统EIS测量的局限性

传统EIS测量设备普遍存在三大痛点：

体积庞大且依赖负载，难以满足产线快速检测需求；

抗干扰能力弱，在金属环境中易受涡流影响导致数据波动；

操作复杂，需专业人员参与数据分析，无法有效支撑研发与生产的协同推进。

选择HIOKI日置EIS测量方案的理由

HIOKI日置 BT4560 电池阻抗测试仪的推出，正是为精准解决上述痛点而生，使 EIS 测量的核心价值能够在各种应用场景中高效实现。

体积庞大、依赖负载，难以适配产线快速检测

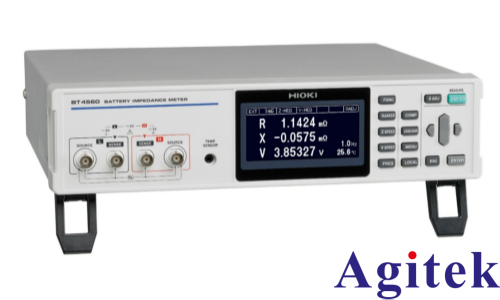

BT4560：无需搭配负载就能使用的小型EIS测量仪器

抗干扰能力弱，受金属环境涡流影响导致数据波动

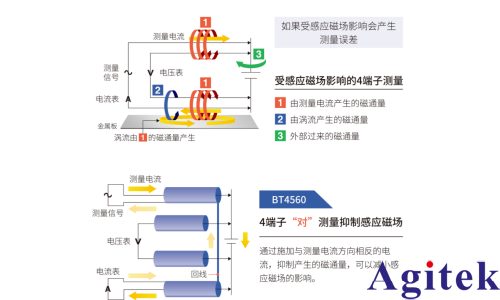

BT4560：采用四端子对测量法，这是一种通过回线抵消测量电流所产生的磁通量的测量方法。

由于其不受周围金属产生的涡流影响，能够实现稳定的测量，因此可显著降低测量过程中因布线移动而引起的测量值波动。与常规的四端子测量方法相比，该方法在高频（约200 Hz及以上）环境下尤为有效。

操作复杂，需专业人员处理数据，无法满足研发与生产的协同需求

BT4560：配套软件支持实时绘制奈奎斯特曲线，数据可直接兼容第三方等效电路分析工具（如circuitfitting.net），无需进行复杂格式转换，帮助研发人员快速从EIS数据中提取电阻、电容、扩散系数等关键参数；

两大典型应用案例：解决行业痛点，提升效能

案例一：替代传统单频 1kHz 测量，实现电芯全面筛选

传统产线普遍采用1kHz单频方式测量电芯内阻，难以全面反映电芯之间的性能差异。BT4560支持10mHz至1050Hz的宽频率范围测量，可在1Hz（低频）、100Hz（中频）及1000Hz（高频）等多个频段同步进行检测。

应用价值：通过多频阻抗分析，精准识别电芯内部隐藏缺陷（如界面阻抗异常、扩散性能差异），有效剔除存在潜在隐患的电芯，提升产品合格率。

案例二：多通道协同测量，满足产线高效检测需求

针对大规模生产场景，BT4560 可搭配 SW1002 扫描模块机架，最多支持 72 通道同步测量，实现电芯的批量快速检测。SW1002 模块具备高速切换能力，确保多通道测量精度的一致性，满足产线“即测即判”的高效需求。

从实验室研发到产线质量管控，从单体电芯到模组级检测，HIOKI日置电池阻抗测试仪BT4560凭借精准、高效、灵活的性能，为电池行业提供覆盖全链条的测量解决方案。
