阻抗分析仪与万用表测电阻的区别

在电子测量领域，阻抗分析仪和数字万用表（DMM）都能测量电阻，但二者在原理、精度和应用场景上存在本质区别。理解这些差异，能帮助工程师选择合适的工具，避免因测量方法不当导致的数据偏差。

核心差异一：直流与交流的测量维度 数字万用表测量的是直流电阻（DCR），其原理基于欧姆定律（R=V/I）。万用表通过表笔输出恒定直流电流，测量被测电阻两端的电压降，从而计算阻值。这种两线制或四线制（开尔文测量法）的测量方式，仅反映元件在直流状态下的纯电阻特性，忽略频率对元件的影响。

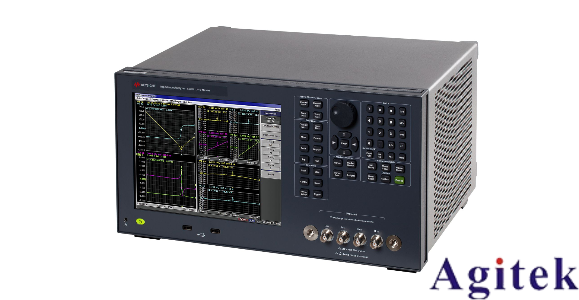

而阻抗分析仪测量的是交流阻抗（Z），即元件在交流信号下的总阻碍作用。阻抗是一个复数，包含实部（电阻R）和虚部（电抗X），公式为Z=R+jX。仪器通过输出可变频率的交流信号，不仅能测出电阻值，还能分离出感抗（XL）和容抗（XC），从而反映元件在不同频率下的完整电气特性。

精度与测量方法的差异 万用表的电阻测量精度通常在0.1%~1%之间，适用于常规电路检修和元器件筛选。对于低阻值测量（如电池内阻），高端万用表会采用四线制开尔文法，消除表笔线电阻的影响，但其测量仍局限于直流环境。

阻抗分析仪的测量精度可达0.05%，且具备宽频率范围（如100Hz~40MHz）和高动态范围。它能通过导纳圆图、对数坐标等图形化方式，直观展示元件的谐振频率、品质因数（Q值）等参数。例如，测量电感时，万用表只能给出直流电阻值，而阻抗分析仪能绘制出阻抗随频率变化的曲线，揭示其自谐振点和有效工作频段。

应用场景的分化 数字万用表因其便携性和多功能性，广泛用于电路板维修、元器件通断检测、电源电压测量等日常场景。它适合快速判断电阻是否开路、短路或阻值是否在标称范围内。

阻抗分析仪则主要用于研发和精密制造领域，例如：

压电陶瓷分析：通过导纳圆图判断陶瓷片是否存在分层或裂纹；

电池内阻测试：交流内阻测量可评估电池生产工艺，直流内阻测试则反映电池在脉冲负载下的性能；

材料特性研究：分析导体的集肤效应、介质损耗等高频特性。

总结 简单来说，数字万用表是“基础工具箱”中的通用测量工具，适合静态、直流环境下的快速测量；而阻抗分析仪是“精密实验室”中的专业分析设备，能揭示元件在动态、交流环境下的完整电气行为。选择哪种仪器，取决于测量需求是“判断好坏”还是“分析特性”。
