日置阻抗分析仪如何测薄膜的介电常数

介电常数是表征绝缘材料电学性能的关键参数。对于薄膜材料而言，其介电常数的准确测量对于微电子器件、传感器及电容器等应用至关重要。日置（HIOKI）阻抗分析仪凭借其高精度与宽频响应特性，成为测量薄膜介电常数的理想工具。本文将简要介绍其测量原理与操作步骤。

测量原理

介电常数（通常指相对介电常数 εr）的测量基于电容模型。当在两块金属电极之间夹入薄膜样品时，构成一个平行板电容器。其电容值 C与薄膜的介电常数 ε、电极面积 S及薄膜厚度 d之间存在如下关系：C=εS/d

其中，ε=ε0εr，ε0为真空介电常数（约为 8.85×10−12 F/m）。通过阻抗分析仪测量出样品电容 C，再结合已知的 S和 d，即可反推出介电常数 εr。

测量步骤

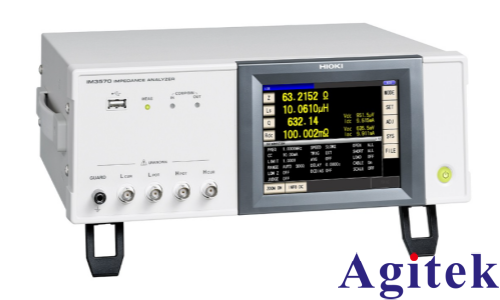

使用日置阻抗分析仪（如IM35xx系列或3541等型号）测量薄膜介电常数，通常遵循以下流程：

1. 样品制备：将待测薄膜切割成适当大小的矩形或圆形片状。在薄膜上下表面均匀涂覆导电银胶，或贴附圆形金属电极（如铝箔、铜片），形成“三明治”结构的平行板电容器。确保电极与薄膜表面接触良好，无气泡或空隙。

2. 仪器准备：开启日置阻抗分析仪，预热一段时间以保证稳定性。根据测试频率需求，选择合适的测量模式（如LCR模式），并设置测试电压、频率等参数。

3. 开路/短路校准：在连接样品前，必须进行开路（Open）和短路（Short）校准，以消除测试夹具和杂散电容的影响，提高测量精度。

4. 连接样品：将制备好的薄膜样品夹在测试夹具之间，确保电极与夹具良好接触。

5. 测量电容：启动测量，记录不同频率下的电容值 C。对于高频测量，还需关注阻抗的实部（Z′）和虚部（Z′′），以计算介电损耗。

6. 数据处理：根据测得的电容 C、电极面积 S 和薄膜厚度 d，代入公式计算介电常数：εr=Cd/ε0S

注意事项

频率依赖性：介电常数通常随测试频率变化而变化，因此需在目标频率范围内进行扫描测量。

环境因素：温度和湿度会影响测量结果，建议在恒温恒湿环境中进行测试。

 样品均匀性：薄膜厚度不均或电极接触不良会导致测量误差，应确保样品制备质量。

 边缘效应：对于小面积电极，需考虑电场边缘扩散效应，必要时进行修正。

综上所述，利用日置阻抗分析仪测量薄膜介电常数是一种成熟、可靠的方法。通过规范的样品制备与仪器操作，可以获得高精度的介电性能数据，为材料研发与器件设计提供有力支持。
