基于阻抗分析仪的OLED器件阻抗特性测量方法

OLED（有机发光二极管）器件作为新型半导体发光器件，其电学特性与发光性能密切相关。阻抗特性是反映OLED内部载流子传输、界面势垒及等效电路行为的重要参数。利用阻抗分析仪对OLED器件进行阻抗测试，不仅有助于分析其等效电路模型，还能评估器件老化机制、界面电荷积累及封装可靠性。本文系统阐述使用阻抗分析仪测量OLED器件阻抗特性的原理、步骤与关键注意事项。

一、测量原理与物理基础

OLED器件在交流小信号激励下可等效为非线性阻抗网络，通常由电阻、电容和电感等元件组成。其阻抗Z(ω)为复数形式：Z = R + jX，其中R为实部（电阻分量），X为虚部（电抗分量），ω为角频率。阻抗分析仪通过施加幅值恒定、频率可变的交流电压信号，测量器件的电流响应与相位差，从而计算出阻抗模值|Z|、相位角θ、电容C、等效串联电阻（ESR）等参数。

在OLED中，阻抗特性受载流子注入势垒、激子复合区分布、界面偶极层及材料极化行为影响。例如，研究发现，热活化延迟荧光（TADF）OLED在老化后，其发光层与电子传输层界面的自发取向极化（SOP）减弱，导致负界面电荷减少，表现为阻抗谱中电阻分量升高、电容响应降低，反映出载流子注入能力退化。

二、测量系统与准备

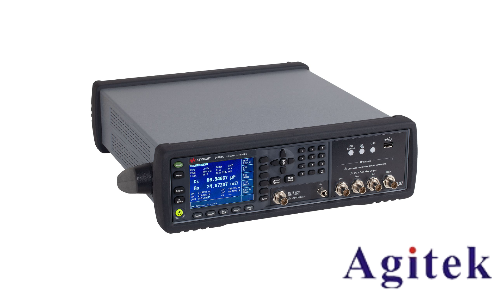

1. 仪器选择：应选用宽频阻抗分析仪（如Keysight E5061B、E4990A等），频率范围覆盖5 Hz–3 GHz，以适应OLED从低频界面效应到高频响应的测试需求。

2. 测试夹具：根据OLED样品形态（刚性或柔性、引脚式或贴片式）选择合适夹具，如16047E、16334A等，并优先采用四端对（4TP）测量法，以消除引线与接触电阻带来的误差。

3. 环境控制：测量应在恒温（25℃）、低湿度（<40% RH）环境中进行，避免湿气对有机材料电学性能的干扰，尤其在评估封装性能时更为关键。

三、测量步骤

1. 仪器校准：在连接样品前，执行开路（Open）、短路（Short）、负载（Load）校准，必要时进行夹具补偿，确保测量基准准确。

2. 参数设置：设定频率扫描范围（如10 Hz–1 MHz），选择对数扫描方式；设置交流激励电平（通常为10–100 mV），避免信号过大引起器件非线性响应；偏置电压可根据需要开启，模拟实际工作条件。

3. 样品连接：将OLED器件牢固接入夹具，确保电极接触良好，避免虚接或短路。

4. 数据采集：启动扫描，记录|Z|、θ、C、R等参数随频率的变化曲线。

5. 数据分析：通过等效电路拟合软件（如ZView、Equivalent Circuit Analyzer）对阻抗谱（Nyquist图或Bode图）进行建模，提取界面电阻、双电层电容等关键参数。

四、典型应用与分析

老化机制研究：通过对比新旧器件的阻抗谱，可发现老化后器件的串联电阻增大、电容峰值向低频偏移，反映载流子迁移率下降与界面态增加。

封装性能评估：结合水氧透过率测试，阻抗变化可作为封装层失效的早期预警指标。例如，湿气侵入会导致器件漏电流增加，表现为低频段阻抗显著下降。

界面电荷分析：利用电容-电压（C-V）与电容-频率（C-f）特性，可识别EML/ETL界面的负界面电荷演化，揭示SOP对器件性能的影响。

五、注意事项

1. 信号电平控制：激励信号不宜过大，以免改变OLED内部电场分布或引发发光，影响线性阻抗测量。

2. 接触质量：不良接触会引入额外阻抗，导致数据失真，建议使用探针台或弹簧针连接。

3. 频率选择：低频段易受噪声干扰，需平均多次扫描；高频段需注意寄生电感影响。

4. 样品状态：测试前应确保器件未受光、热、电应力预损伤，必要时在暗箱中操作。

阻抗分析技术为OLED器件的电学行为研究提供了非破坏性、高灵敏度的测试手段。通过系统测量与分析其阻抗特性，不仅能深入理解器件内部物理机制，还可为材料优化、结构设计与寿命预测提供关键数据支持。随着柔性显示与TADF技术的发展，阻抗谱分析将在OLED研发与质量控制中发挥愈加重要的作用。
