使用E4980A精密阻抗分析仪测量压电陶瓷元件

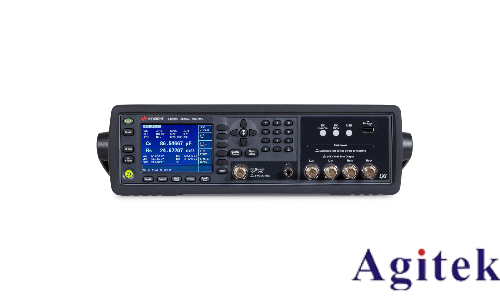

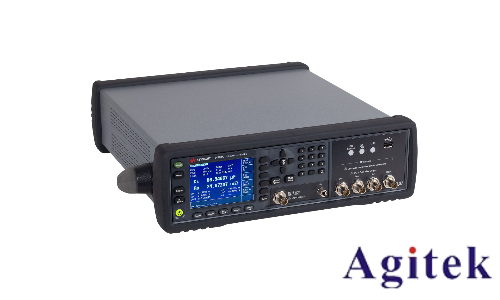

压电陶瓷作为一种重要的功能材料，其电学特性（如电容、阻抗、谐振频率）直接决定了器件的性能。是德科技（Keysight）E4980A精密阻抗分析仪凭借其高精度（0.05%基本精度）和宽频范围（20 Hz至2 MHz），成为压电陶瓷研发与生产测试中的理想工具。本文将系统阐述使用E4980A测量压电陶瓷的标准操作流程。

一、 测试前准备与连接

在进行测量前，需确保测试环境的稳定性，避免温度与湿度的剧烈波动。将E4980A接通电源并预热至少30分钟，以保证仪器内部电路达到热平衡。

对于压电陶瓷这类高阻抗或具有特殊结构的元件，推荐使用4端对（4T）测试夹具（如16334A或16047E），以消除引线电阻和残余阻抗的影响。连接被测件（DUT）时，将压电陶瓷的电极分别接入HCUR/HPOT（高电流/高电位）和LCUR/LPOT（低电流/低电位）端子，确保接触良好，避免因接触不良引入测量误差。

二、 核心测量步骤

1. 参数设置：根据压电陶瓷的应用场景，设置合适的测试频率。通常在1 kHz至1 MHz之间选择，对于谐振特性分析，可设置扫频模式。进入FREQ→SWEEP菜单，定义起始频率和终止频率，选择线性或对数步进模式。

2. 信号电平控制：压电陶瓷的电容值可能随电压变化，因此需精确控制测试信号电平。E4980A支持5 mV至1 V或50 mV至2 V的信号范围，一般建议初始设置在1 V rms以下，以避免驱动电平过高导致材料非线性效应。

3. 启动测量：按下TRIGGER键启动单次测量，或设置为连续测量模式以观察参数随时间的变化趋势。

三、 校准与补偿

校准是确保测量精度的关键步骤。在连接好测试夹具后，使用开路（Open）和短路（Short）标准件进行校准。具体操作为：在不接入被测压电陶瓷的情况下，执行开路校准；随后将测试端子短接，执行短路校准。这一步骤能有效消除系统误差和夹具残余参数。

四、 数据分析与导出

测量完成后，E4980A的LCD屏幕将实时显示阻抗（Z）、相位角（θ）、电容（C）等多参数结果。工程师可利用内置的图表功能，生成阻抗-频率曲线或趋势图，直观分析压电陶瓷的谐振峰与反谐振峰。

数据可通过多种方式导出：

USB存储：插入FAT32格式的U盘，通过“Export Data”菜单将数据保存为CSV或TXT格式。

LAN远程控制：配置IP地址后，使用PC端软件（如Keysight IO Libraries Suite）通过TCP/IP协议读取数据，支持SCPI编程控制，便于实现自动化测试与数据统计分析。

五、 注意事项

避免在测量过程中触碰被测件，防止人体感应引入噪声。

若测量结果显示过载（如错误代码E102），应检查被测件阻抗是否超出量程，或适当降低测试信号电平。

定期进行预防性维护，清洁测试端口，确保长期测量的可靠性。

通过上述规范化的操作流程，E4980A能够为压电陶瓷提供高精度、可重复的阻抗分析数据，为材料研发与品质控制提供坚实的技术支撑。
