阻抗分析仪如何测天线的阻抗匹配

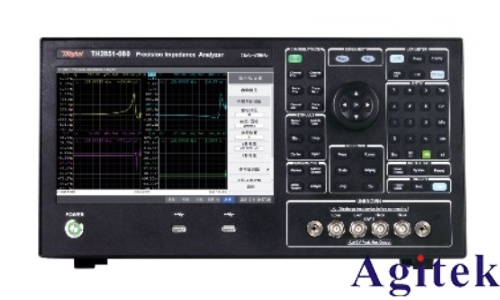

在无线通信系统中，天线作为信号发射与接收的关键部件，其性能直接影响通信质量。而阻抗匹配是确保天线高效工作的核心环节。使用阻抗分析仪（或矢量网络分析仪VNA）测量天线的阻抗匹配，是工程调试中常见且重要的步骤。

测量前需准备一台具备S参数测量功能的矢量网络分析仪（VNA），这是目前最精确的测量工具。测量开始前，必须进行校准，使用校准件（开路、短路、负载）对测试端口进行归一化处理，以消除测试电缆、连接器等附加元件带来的误差。

将天线通过同轴电缆连接至VNA的端口1。若为PCB天线，通常需断开与射频芯片的连接，避免其他电路干扰测量结果。设置仪器的频率范围，覆盖天线的工作频段，例如蓝牙天线可设为2.4GHz至2.5GHz。

接下来，选择测量参数。S11（即回波损耗）是判断匹配效果的核心指标，它反映有多少信号被天线反射回来。S11值越小（负值越大），表示反射越少，匹配越好。一般要求S11 ≤ -10dB，表示至少90%的能量被有效辐射。

为直观分析，可将显示格式切换为史密斯圆图（Smith Chart）。该图将复数阻抗（电阻与电抗）映射在一个圆形坐标系中，中心点代表理想的50Ω匹配点。观察频率扫描下的阻抗轨迹，若曲线靠近圆心，说明匹配良好；若偏离，则需调整匹配网络。

实际调试中，常采用π型匹配电路（包含两个电容和一个电感）进行优化。通过更换不同容值或感值的元件，推动阻抗点向圆心移动。例如，并联电容可调节谐振频率，并联到地的电容可参与阻抗变换，串联电感则有助于调整感性或容性偏移。

值得注意的是，天线性能受周围环境影响极大。因此，建议分两阶段调试：先在PCB空板上完成初步匹配，再将电路板装入实际外壳中进行最终优化，以补偿外壳材料、金属部件或人体接触带来的寄生参数变化。

通过标记点（Marker）功能，可精确读取特定频率下的阻抗值、S11、VSWR（电压驻波比）等参数。例如，VSWR≤2:1通常被视为合格标准，对应S11≤-10dB。

总之，利用阻抗分析仪测量天线匹配，是一个“测量—调整—再测量”的迭代过程。结合史密斯圆图与S11参数，工程师可以精准判断匹配状态，并通过LC网络将阻抗调整至理想范围，确保天线在实际应用中实现高效辐射。
