阻抗分析仪测试夹具的选型指南

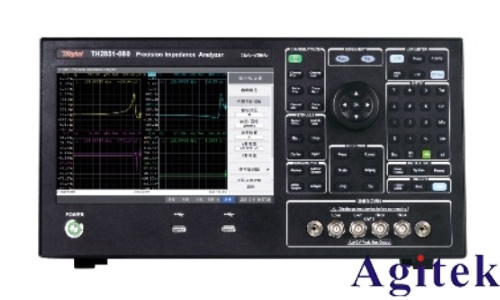

在电子测量领域，阻抗分析仪是评估元器件、材料及电路特性的重要工具，而测试夹具作为连接仪器与被测件（DUT）的关键桥梁，直接影响测量的准确性、重复性与效率。选择合适的测试夹具，不仅能够减少寄生参数干扰，还能适应不同封装形式与测试环境的需求。以下从多个维度出发，系统阐述如何科学选型阻抗测试夹具。

一、根据测试对象的封装形式选择

夹具的物理结构必须匹配被测件的封装类型，以确保良好接触与稳定连接。

引线型元件：对于电阻、电容、电感等带有引脚的分立器件，应选用鳄鱼夹、插孔式夹具或四端对（4TP）测试夹，确保引脚能稳固插入或夹紧，避免接触不良。

表面贴装器件（SMD）：针对芯片电容、电感、滤波器等小型化元件，需使用专为SMD设计的表面贴装夹具，如开尔文夹具或探针台，可实现对0201、0402等微小封装的精确接触。

晶圆级测试：若进行半导体晶圆的片上测量，则需搭配探针台（Probe Station）与高频探针，实现非破坏性、高密度的电气连接。

材料与薄膜测试：对于介电材料、磁性材料或导电薄膜，需采用专用材料测试夹具，如平行板电极、同轴探头或自由空间测试装置，以符合标准测试方法（如ASTM D150）。

二、依据测量精度要求选择连接方式

连接方式决定了能否有效消除引线电阻、接触电阻等系统误差。

两线制（2-wire）：适用于阻抗值较大（如>1kΩ）或精度要求不高的场合，结构简单但易受引线影响。

四线开尔文连接（4-wire Kelvin）：是高精度小阻抗测量的首选。通过分离激励与检测回路，消除引线压降影响，特别适合毫欧级阻抗、电源完整性分析及低阻值电阻测量。

四端对（4TP）结构：在高频测量中可有效抑制杂散电容与电感影响，提升高频段测量稳定性，常用于1MHz以上频率的精密元件测试。

三、考虑频率范围与电气性能匹配

夹具的频率响应必须覆盖测试所需频段，否则会引入相位延迟、信号反射等问题。

低频至中频（<30MHz）：可选用自动平衡桥结构的夹具，具有宽阻抗测量范围和高精度，典型产品如Keysight 16047E等。

高频（>30MHz，可达GHz级）：应选择采用RF I-V法或网络分析法的射频夹具，具备良好的阻抗匹配（通常为50Ω），减少信号反射。例如Keysight 16196A射频探头夹具，适用于GHz级SMD测量。

宽带复合测试：若需跨频段测量，建议选择可更换端子模块的通用夹具平台，提升扩展性。

四、关注环境适应性与特殊功能需求

温度特性测试：若需在非室温条件下测量（如-40℃~150℃），应选择支持温控腔体或高温探针台的夹具系统。

直流偏置支持：某些器件（如MLCC、电感）需在施加直流电压下测试交流阻抗，夹具需集成直流偏置接口，避免外接电路引入噪声。

屏蔽与接地性能：在微弱信号测量中，夹具应具备良好电磁屏蔽能力，防止外部干扰影响结果，建议使用带屏蔽罩的闭合式结构。

五、品牌与兼容性考量

优先选择与阻抗分析仪同品牌的原厂夹具，以确保电气匹配、接口兼容及校准支持。主流厂商如Keysight、Tektronix、Wayne Kerr等均提供完整的夹具生态系统，包含校准件、适配器与软件支持。

结语

选择阻抗分析仪测试夹具，需综合考虑被测对象、精度要求、频率范围、环境条件及系统兼容性。科学选型不仅能提升测量可信度，还能延长仪器寿命、降低测试成本。在实际应用中，建议结合具体测试场景，制定“仪器+夹具+校准”一体化解决方案，实现高效精准的阻抗分析。
