如何使用阻抗分析仪测量陶瓷电容的频率特性

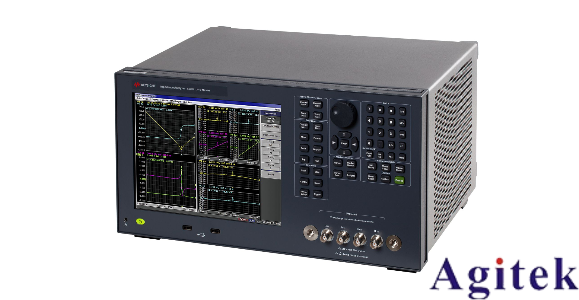

测量陶瓷电容的频率特性，是评估其在不同应用场景下性能表现的关键步骤。通过阻抗分析仪，我们可以获得电容值（C）、损耗（D）、阻抗（Z）等参数随频率变化的曲线，从而全面了解其特性。以下是使用阻抗分析仪进行测量的通用步骤与注意事项。

测试前准备

1. 仪器预热：开启阻抗分析仪电源，建议预热30分钟以上，以确保仪器内部系统稳定，减少测量误差。

2. 环境检查：保持测试环境干燥、无强电磁干扰。稳定的温度和湿度（如23±2℃，湿度低于60%RH）有助于获得更精确、可重复的数据。

3. 样品处理：清洁陶瓷电容的电极表面，去除油污、灰尘等，确保接触良好。对于多层陶瓷电容（MLCC），需确认其端电极无氧化或损伤。

仪器校准

校准是保证测量精度的核心环节，务必在连接被测器件前完成。

1. 开路/短路校准：连接好测试夹具后，首先执行开路校准，以消除杂散电容的影响；然后执行短路校准，以消除引线电阻和接触电阻的影响。

2. 夹具补偿：如果使用特殊的测试夹具或延长电缆，需要进行相应的补偿设置，确保测量结果的准确性。

设置测试参数

根据测试需求和陶瓷电容的类型，在仪器上设置合适的参数。

1. 选择扫描模式：选择“频率扫描”模式，以观察参数在一定频率范围内的变化趋势。对于特性变化剧烈的区域，可采用对数频率扫描，以便更清晰地捕捉细节。

2. 设定频率范围：根据电容的应用场景设定扫描区间。例如，对于一般的信号滤波应用，可设置从1kHz到10MHz；对于高频应用，可将上限扩展至100MHz或更高。

3. 设置测试电平：选择适当的交流测试电压，通常为0.5V至1V。电压过小可能导致信噪比不足，电压过大则可能使电容进入非线性工作区，影响测量结果。

4. 选择测量参数：可根据需要选择监测电容值（C）、损耗（D）、阻抗模值（|Z|）、相位角（θ）等参数。

连接样品与执行测量

1. 安装样品：将陶瓷电容牢固地夹持在测试夹具上，确保电极与夹具的触点稳定接触，避免虚接或松动。

2. 启动扫描：确认所有设置无误后，启动测量。仪器将自动在设定的频率范围内进行扫描，并实时绘制所选参数随频率变化的曲线。

3. 观察曲线：重点关注曲线的关键特征点，如谐振频率点（阻抗最小值点）及其前后的电容和损耗变化情况。

数据分析与保存

1. 数据读取：利用仪器自带的光标功能，可以精确读取曲线上任意频率点的参数值。

2. 结果分析：分析电容值的稳定性、损耗的大小以及谐振频率的位置，这些信息对于电路设计和元器件选型至关重要。

3. 数据保存：将测试曲线和数据保存，以便后续分析或生成测试报告。许多仪器支持将数据导出为CSV或Excel格式，方便在电脑上进行进一步处理。

通过以上规范的操作流程，可以高效、准确地使用阻抗分析仪完成陶瓷电容的频率特性测试，为其在电子电路中的应用提供可靠的数据支持。
