387XX固态功率放大器系列

厂商名称：Ceyear/思仪

产品型号：3871LA/3871FQ/3871FP/3871FG/3871FF/3871FE/3871FB/3871FA/3871EC/3871EB/3871EA/3871DE/3871DK/3871DH/3871DD/3871DC/3871DB/3871DA

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

　产品综述　　387XX固态功率放大器系列分频段可实现9kHz～110GHz的频率范围内输入信号的功率放大。具有增益可调、功率稳幅及远程控制等功能。宽频带、高增益及大功率是它的特点。　　387XX固态功率放大器系列由工作于不同频段的多个放大器组成，它们的型号及对应的工作频率参见技术规范。该系列放大器采用宽带大功率信号放大与合成技术，可用于大功率测试设备、制造和维修保障。作为通用的高性能测试仪器，

我要购买获取报价货期：现货

详细说明
产品手册

　　产品综述

　　387XX固态功率放大器系列分频段可实现9kHz～110GHz的频率范围内输入信号的功率放大。具有增益可调、功率稳幅及远程控制等功能。宽频带、高增益及大功率是它的特点。

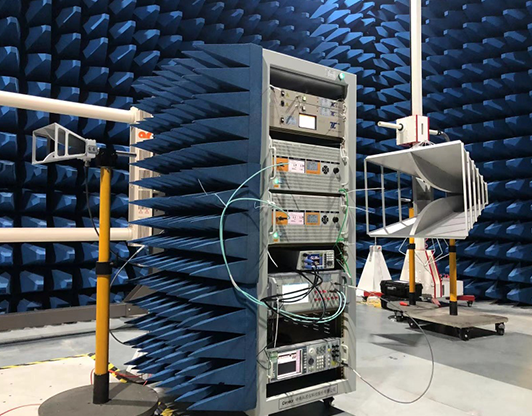

　　387XX固态功率放大器系列由工作于不同频段的多个放大器组成，它们的型号及对应的工作频率参见技术规范。该系列放大器采用宽带大功率信号放大与合成技术，可用于大功率测试设备、制造和维修保障。作为通用的高性能测试仪器，还可广泛应用于电磁兼容测试、大功率元器件的非线性测试等诸多领域，是宽带大功率测试系统中不可缺少的重要仪器。

技术规范

序号	型号	频率范围	增益	输出功率	射频输入	射频输出
序号	型号	（GHz）	(dB )	(dBm )	接口形式	接口形式
1	3871AD	10kHz～250MHz	46	50	N（f）	N（f）
2	3871AE	10kHz～250MHz	46	52	N（f）	N（f）
3	3871AC-1000	10kHz～250MHz	60	60	N（f）	L29（f）
4	3871AC-2000	10kHz～250MHz	63	63	N（f）	L29（f）
5*	3871AC-3500	10kHz～100MHz	66	65.5	N（f）	L29（f）
6	3871AH	80MHz～1GHz	50	50	N（f）	N（f）
7	3871AK	80MHz～1GHz	53	52	N（f）	N（f）
8	3871AK-1000	80MHz～1GHz	60	60	N（f）	L29（f）
9*	3871AK-2000	80MHz～1GHz	63	63	N（f）	L29（f）
10	3871AA-2000	1～2	63	63	N（f）	L29（f）
11	3871AP-2000	2～4	63	63	N（f）	24JS2000
12	3871AA	1～2.5	50	50	N（f）	N（f）
13*	3871AP-200	1～2.5	53	53	N（f）	N（f）
14	3871AB	1～6	45	45	N（f）	N（f）
15	3871AB-020	0.5～6	43	43	N（f）	N（f）
16	3871AB-040	0.5～6	46	46	N（f）	N（f）
17	3871AS	0.5～6	47	47	N（f）	N（f）
18	3871AS-060	0.5～6	48	48	N（f）	N（f）
19	3871AS-080	0.5～6	49	49	N（f）	N（f）
20	3871AT	0.5～6	50	50	N（f）	N（f）
21	3871AT-150	0.5～6	52	52	N（f）	N（f）
22	3871AU	0.5～6	53	53	N（f）	N（f）
23	3871AU-250	0.5～6	54	54	N（f）	N（f）
24*	3871AQ-200	2～8	53	53	N（f）	N（f）
25	3871DA	6～18	43	43	N（f）	N（f）
26	3871DA-040	6～18	46	46	N（f）	N（f）
27	3871DB	6～18	47	47	N（f）	N（f）
28	3871DB-060	6～18	48	48	N（f）	N（f）
29	3871DB-080	6～18	49	49	N（f）	N（f）
30	3871DC	6～18	50	50	N（f）	N（f）
31	3871DC-150	6～18	51	52	N（f）	N（f）
32*	3871DC-200	6～18	53	53	N（f）	WRD500D36
33	3871DH	2～18	43	43	N（f）	N（f）
34	3871DH-005	2～18	37	37	N（f）	N（f）
35	3871DH-010	2～18	40	40	N（f）	N（f）
36	3871DK	2～18	46	46	N（f）	N（f）
37	3871DK-080	2～18	48	49	N（f）	N（f）
38	3871DE	2～18	49	50	N（f）	N（f）
39	3871EA	18～26.5	40	40	3.5mm(m)	WR42
40	3871EB	18～26.5	43	43	3.5mm(m)	WR42
41*	3871EB-050	18～26.5	47	47	3.5mm(m)	WR42
42	3871EB-060	18～26.5	48	48	3.5mm(m)	WR42
43	3871EB-080	18～26.5	49	49	3.5mm(m)	WR42
44	3871EC	18～26.5	50	50	3.5mm(m)	WR42
45	3871EC-120	18～26.5	51	51	3.5mm(m)	WR42
46	3871EC-150	18～26.5	51	52	3.5mm(m)	WR42
47	3871FA	26～32	38	38	2.4mm(m)	2.4mm(m)
48	3871FB	32～40	38	38	2.4mm(m)	2.4mm(m)
49	3871FE	26～40	40	40	2.4mm(m)	2.4mm(m)
50	3871FE-020	26～40	43	43	2.4mm(m)	2.4mm(m)
51	3871FF	26～40	46	46	2.4mm(m)	WR28
52*	3871FF-050	26～40	47	47	2.4mm(m)	WR28
53	3871FF-060	26～40	48	48	2.4mm(m)	WR28
54	3871FG-080	26～40	48	49	2.4mm(m)	WR28
55	3871FG	26～40	49	50	2.4mm(m)	WR28
56	3871FG-150	26～40	51	52	2.4mm(m)	WR28
57	3871FP	18～40	43	43	2.4mm(m)	24JS18000
58	3871FP-005	18～40	37	37	2.4mm(m)	24JS18000
59	3871FP-010	18～40	40	40	2.4mm(m)	24JS18000
60	3871FQ	18～40	47	47	2.4mm(m)	24JS18000
61	3871FQ-060	18～40	48	48	2.4mm(m)	24JS18000
62	3871FH	18～40	49	49	2.4mm(m)	24JS18000
63	3871FR	18～40	50	50	2.4mm(m)	24JS18000
64	3871HA	40～47	30	37	2.4mm(m)	2.4mm(m)
65	3871KA	45～60	25	25	1.85mm(m)	1.85mm(m)
66	3871LA	40～60	30	33	1.85mm(m)	1.85mm(m)
67	3871LA-005	40～60	37	37	1.85mm(m)	1.85mm(m)
68	3871DE-1001	30MHz～18GHz	50dBm(@30MHz-1GHz)；47dBm(@1GHz-6GHz);43dBm(@6GHz-18GHz)		3.5mm(m)	N（f）
68	3871DE-1001	30MHz～18GHz	50dBm(@30MHz-1GHz)；47dBm(@1GHz-6GHz);43dBm(@6GHz-18GHz)		3.5mm(m)	N（f）

注：序号带*号的为GJB151中RS103电场辐射敏感度200V/m场强所需产品型号组合。
