基于IM3570/IM3533阻抗分析仪的汽车智能锁天线阻抗测量方案

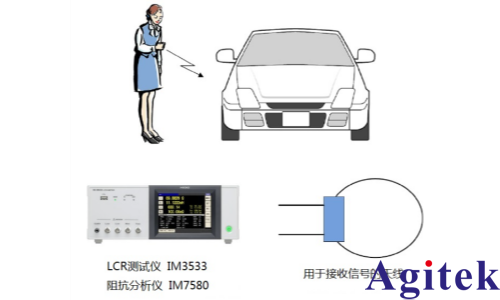

在汽车电子系统中，智能锁与防盗码（Immobilizer）的接收天线性能直接影响车辆的安全性与可靠性。天线作为射频信号接收的关键部件，其阻抗特性需在设计与生产阶段进行精确评估。本文介绍采用阻抗分析仪IM3570与LCR测试仪IM3533，配合专用4端子探头，对车载智能锁天线进行高精度阻抗测量的解决方案。

智能锁与防盗系统通常工作在低频波段（如125 kHz），通过电磁感应实现无钥匙进入与身份认证。天线的阻抗（包括电阻R、电感L及等效串联电阻ESR）直接影响信号接收灵敏度与能量传输效率。若阻抗失配，可能导致识别失败或误触发，影响用户体验与安全性。

使用仪器

LCR测试仪IM3533    4端子探头9140-10

阻抗分析仪IM3570   4端子探头L2000

IM3570阻抗分析仪与IM3533 LCR测试仪具备宽频测量能力（IM3570：1 mHz–30 MHz，IM3533：10 Hz–100 kHz），可精准设定至系统工作频率点（如125 kHz）进行阻抗测试。仪器支持多种等效电路模型（如串联/并联RLC），便于提取天线的复阻抗参数。

测量时，使用4端子探头（IM3570配L2000，IM3533配9140-10）可有效消除引线电阻与接触电阻的影响，提升低阻抗测量精度。将探头两端连接至天线输入端子，避免用手直接接触金属部分，防止人体电容干扰。在IM3570上设置目标频率，选择Z-θ或R-L模式，即可实时读取阻抗幅值、相位及等效电阻。

该方案适用于研发阶段的天线参数优化，也可用于生产线快速检查，确保每一件天线组件符合设计规格。通过存储多个频率点的扫描数据，还可分析天线的频率响应特性，辅助匹配网络设计。

综上所述，利用IM3570与IM3533的高精度、宽频带及4端子测量优势，可实现对汽车智能锁与防盗码接收天线的可靠阻抗评估，为汽车电子系统的稳定性与安全性提供有力保障。
