阻抗测量方法和阻抗分析仪原理

阻抗作为表征电子器件特性的核心参数，其精确测量对电路设计与产品生产至关重要。阻抗（Z）定义为器件在特定频率下对交流电流的阻碍作用，是一个包含实部（电阻R）和虚部（电抗X）的复数矢量，可进一步推导出电容（C）、电感（L）、品质因数（Q）和损耗因数（D）等关键参数。

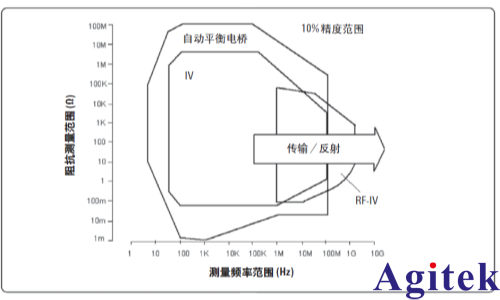

目前主流的阻抗测量技术主要有三种：自动平衡电桥法、I-V法和网络分析法。自动平衡电桥法在从毫欧姆到兆欧姆的宽阻抗范围内具有极高精度，适用频率范围为几Hz至110MHz，是低频至中频段的**选择。I-V法及射频I-V（RF-I-V）法在毫欧姆至兆欧姆范围内的测量精度同样优异，频率覆盖范围可达40Hz至3GHz，适用于射频段测量。而传输/反射法依托网络分析技术，能在5Hz至110GHz以上的极宽频率范围内，对50欧姆或75欧姆附近的阻抗实现高精度测量，是高频、微波领域的首选。

值得注意的是，LCR表与阻抗分析仪的核心区别在于结果显示方式：前者仅数字显示，后者则支持数字与图形化双重显示。需明确的是，仪器类型与所采用的测量技术并无必然关联，二者均可根据频率范围灵活选用上述任一技术。

测量结果的准确性不仅取决于仪器本身，还深受测量条件影响。由于寄生参数的存在，器件特性会随频率变化；同时，交流测量信号的大小也会影响电容值和电感值的测量结果。此外，直流偏置、温度、湿度等环境因素同样不可忽视。

为确保测量精度，必须进行校准以确立基准面，修正原始数据。不同仪器的校准要求各异，部分高精度仪表虽出厂已校准，但在特定测量条件下，用户仍需按规范操作。最后，测量结果的精度极限取决于被测器件的阻抗值与所用测量技术的匹配程度，需综合考量仪器指标与实际测量情况。
