矢量网络分析仪与阻抗分析仪

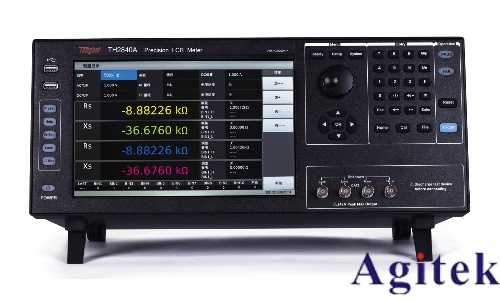

1. 阻抗分析仪

阻抗分析仪将被测器件（DUT）视为一个具有阻抗的单端口元件进行测试。其核心目标是获取器件在不同频率下的电阻、电抗等阻抗参数，广泛应用于电感、电容、压电陶瓷等元件的特性测量。

其测量原理是向被测器件施加一个特定频率的交流源信号，然后精确测量其在稳态下的电压和电流。通过将电压除以电流，即可计算出阻抗值，该值同时包含实部（电阻）和虚部（电抗）。通常采用运算放大器等电路来实现高精度的电流测量。

2. 矢量网络分析仪

矢量网络分析仪则将被测器件视为一个双端口（或多端口）网络，关注电磁波在其中传播时的动态过程，即反射与传输特性。其核心是测量网络的S参数（散射参数），用于分析器件的传输效率、匹配程度和隔离性能等。

S参数描述了入射波、反射波和传输波之间的关系。例如，S11表示端口1的反射系数，S21表示从端口1到端口2的传输系数。通过测量S参数，可以推导出器件的阻抗、增益、损耗、驻波比等关键指标。

矢量网络分析仪内部包含信号源、定向耦合器和多通道接收机。定向耦合器用于分离入射波和反射波，使仪器能够分别测量它们的幅度和相位。这使得矢量网络分析仪不仅能进行频域分析，还能通过傅里叶逆变换进行时域反射测量（TDR），用于定位电缆故障点或测量物理长度。

这类仪器广泛应用于通信、射频/微波领域，如天线、电缆、滤波器、放大器等器件的测试。为确保测量精度，使用前必须使用标准件（如开路、短路、负载）进行严格的校准，以消除系统误差。测试连接通常需要使用力矩扳手，以保证连接器端面的良好接触，避免引入额外的反射。
