普源MSO7054数字示波器测晶振波形

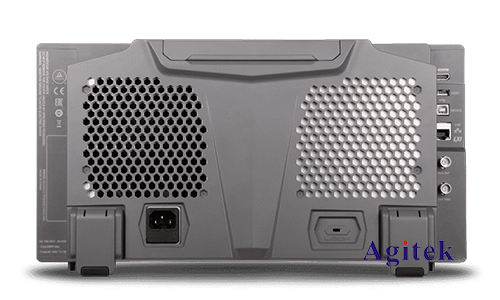

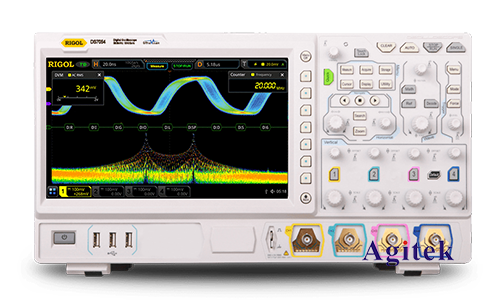

　　普源MSO7054是一款高性能数字示波器，具有1 GHz带宽和5 GSa/s采样率，并支持混合信号分析功能。本文将介绍如何使用MSO7054测量晶振波形，并分析其波形的特性。

　　一.测量准备

　　示波器连接：将MSO7054的通道1连接到晶振的输出端，并将通道2连接到晶振的参考时钟输入端。

　　探头选择：使用高阻抗探头，例如10:1或100:1探头，以避免对晶振电路的影响。

　　触发设置：将触发源设置为通道1，并将触发电平设置为晶振输出信号的峰值。

　　二.测量步骤

　　1.打开MSO7054并设置通道1和通道2的垂直刻度和水平刻度。

　　2.调整触发电平，使晶振输出信号的峰值位于触发电平线上。

　　3.观察晶振输出信号的波形，并记录其频率、幅度、上升时间、下降时间等参数。

　　4.测量晶振参考时钟输入信号的波形，并与晶振输出信号进行比较。

　　5.分析晶振波形的特性，例如抖动、相位噪声等。

　　三.波形分析

　　晶振波形的分析需要根据具体的应用场景进行。例如，在时钟电路中，晶振的频率精度和稳定性非常重要。在射频电路中，晶振的相位噪声和抖动会影响信号的质量。

　　四.注意事项

　　测量时应确保晶振工作正常，并处于稳定的状态。

　　选择合适的探头，避免对晶振电路的影响。

　　正确设置触发电平，确保触发稳定。

　　分析晶振波形时，应考虑具体的应用场景和要求。

　　普源MSO7054数字示波器可以方便地测量晶振波形，并分析其波形的特性。通过对晶振波形的分析，可以了解晶振的工作状态和性能，并为电路设计提供重要的参考信息，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
