是德E5071C矢量网络分析仪在广播电视信号测试中的应用

发布日期:2024-12-24 16:28:45         浏览数:

  广播电视信号的质量直接关系到观众的收视体验。从信号源到最终接收终端,信号传输过程中会经历各种损耗和干扰,因此需要进行精确的测试和评估。传统的测试方法效率低,精度不足,而随着数字电视、高清电视、以及5G/6G等新兴技术的应用,对测试设备的要求也越来越高。是德E5071C矢量网络分析仪以其卓越的性能,成为了广播电视信号测试领域的理想选择。

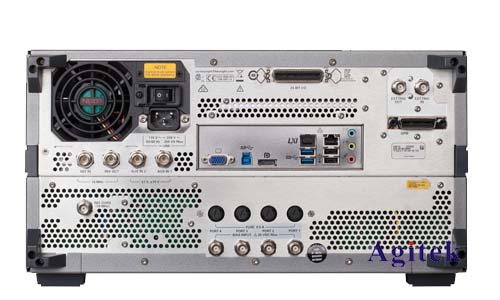

是德E5071C矢量网络分析仪在广播电视信号测试中的应用(图1)

  E5071C矢量网络分析仪能够进行精确的S参数测量,这对于评估射频前端的性能至关重要。射频前端是信号传输链路中的关键环节,包括放大器、混频器、滤波器等组件。通过E5071C,工程师可以测量这些组件的回波损耗(Return Loss)、插入损耗(Insertion Loss)、增益(Gain)、群延迟(Group Delay)等关键参数,从而评估其性能指标是否符合规范要求。例如,在数字电视地面广播系统中,射频前端的回波损耗过低会导致信号反射,降低信号质量,影响用户体验。E5071C的高精度测量可以有效地检测这些问题,并指导工程师进行优化设计。

  除了射频前端,E5071C还广泛应用于传输线缆和天线系统的测试。传输线缆是信号传输的物理通道,其特性直接影响信号的质量。E5071C可以测量传输线缆的损耗、阻抗以及其它参数,确保传输线缆符合规范要求。在长距离传输中,传输线缆的损耗会累积,导致信号衰减严重。E5071C的高精度测量可以帮助工程师选择合适的线缆类型和长度,并进行有效的补偿措施,保证信号的完整性和稳定性。

  对于天线系统,E5071C可以测量天线的回波损耗、增益、方向图等参数,评估其辐射效率和覆盖范围。一个性能优良的天线可以有效地接收和发射信号,提高信号质量和覆盖率。E5071C的精确测量可以帮助工程师设计和优化天线,提高系统性能。例如,在卫星电视广播系统中,天线的指向精度直接影响接收信号的强度。E5071C可以帮助工程师精确定位天线方向,提高接收信号质量。

  实际应用案例分析:

  以某数字电视地面广播系统为例,在系统建设过程中,工程师利用E5071C对射频前端的放大器和滤波器进行了测试,精确测量了其回波损耗、插入损耗和增益等参数。通过测试结果,工程师发现部分放大器的回波损耗不符合规范要求,及时更换了相关组件,有效避免了信号反射和质量下降。同时,工程师利用E5071C对传输线缆进行了测试,发现部分线缆的损耗过大,并根据测试结果选择合适的补偿措施,最终保证了系统信号的质量和稳定性。

  优势与局限性:

  E5071C的优势在于其高精度、宽频带、丰富的测试功能以及便捷的操作界面。它能够满足广播电视信号测试的各种需求,提高测试效率和精度。然而,E5071C的价格相对较高,并且需要一定的专业知识和技能才能熟练操作。

是德E5071C矢量网络分析仪在广播电视信号测试中的应用(图2)

  是德E5071C矢量网络分析仪在广播电视信号测试中发挥着重要作用,其高精度、宽频带和丰富的测试功能使其成为广播电视行业不可或缺的测试设备,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
