基于罗德与施瓦茨示波器的高带宽电源完整性分析

电源完整性（Power Integrity, PI）是现代高速电子系统设计中的核心环节，直接影响系统的稳定性、信号完整性和电磁兼容性。随着集成电路工作频率不断提升，电源分配网络（PDN）面临的挑战日益严峻，微小的电压波动或噪声都可能导致系统误动作甚至失效。因此，采用高带宽、高精度的测试工具进行电源完整性分析至关重要。罗德与施瓦茨（R&S）示波器，特别是如RTE1104等高性能型号，结合专用电源轨探头，为高带宽电源完整性分析提供了卓越的解决方案。

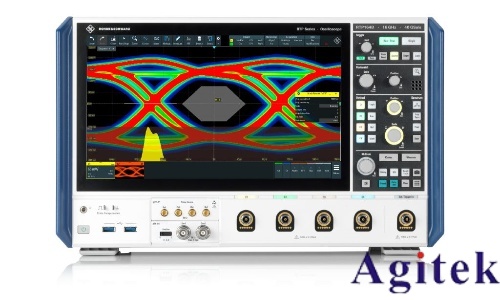

罗德与施瓦茨RTE1104示波器具备低噪声前端、高采样率和超高波形捕获率，能够精准捕捉电源轨上的微小动态变化。其宽带宽特性支持对高频噪声成分的有效观测，尤其适用于分析开关电源、数字电路瞬态响应等快速变化的电压波动。配合R&S®RT-ZPR20电源轨探头，该系统可实现高达数GHz的测量带宽，确保高频噪声、纹波及瞬态下冲等关键参数不被遗漏。探头的低输入电容和高共模抑制比，进一步提升了测量的准确性和抗干扰能力。

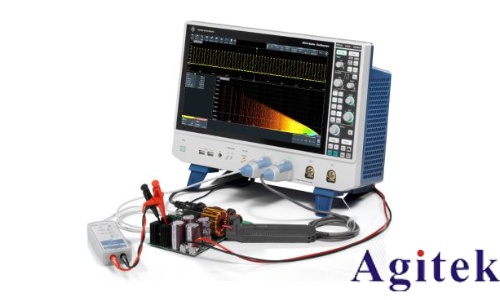

在实际测试中，首先需将探头精确连接至待测电源节点，避免引入额外环路噪声。通过示波器的高分辨率采集模式，可清晰分辨毫伏级的电压波动。利用其强大的触发功能，可锁定特定事件（如CPU突发负载）下的电源响应，进而分析PDN的瞬态响应能力。此外，示波器支持长时间数据记录，结合离线分析工具，能够对电源噪声的频谱特性、周期性干扰源进行深度挖掘。

电源完整性分析的关键指标包括纹波电压、噪声峰值、瞬态压降及恢复时间等。R&S示波器内置的高级测量与分析功能，可自动提取这些参数，并生成统计报告，极大提升测试效率。同时，数据存储功能确保所有原始波形和测量结果被完整保存，支持测试过程的可追溯性，为后续设计优化提供可靠依据。

综上所述，借助罗德与施瓦茨示波器及其专业探头，工程师能够实现高带宽、高精度的电源完整性测试。这不仅有助于及时发现PDN设计中的潜在缺陷，也为系统可靠性提升和高性能优化提供了坚实的数据支撑。在追求极致性能的电子产品研发中，该方案无疑是保障电源质量的强有力工具。
