利用罗德与施瓦茨示波器进行电源噪声与抖动的分离分析

在现代高速数字系统设计中，电源完整性与信号完整性密切相关，电源噪声往往会导致时钟或数据信号出现抖动，进而影响系统稳定性与性能。因此，准确分离电源噪声与抖动，成为工程师进行故障诊断与优化设计的关键环节。罗德与施瓦茨（R&S）示波器凭借其高带宽、低本底噪声和强大的分析功能，为实现这一目标提供了有力工具。

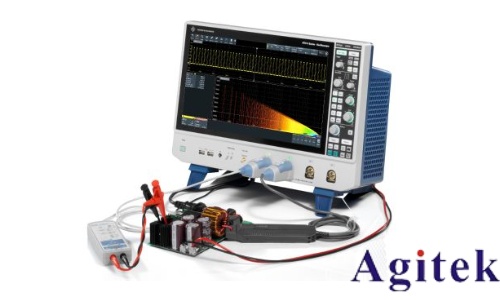

进行电源噪声与抖动分离分析的第一步是合理设置测量环境。使用R&S示波器（如RTO6或RTP系列）时，应选择高分辨率采集模式以提升垂直精度，并启用带宽限制功能以滤除高频干扰。将探头连接至电源轨时，建议使用短接地弹簧以减少环路感应噪声，确保采集到的是真实电源噪声而非测量引入的干扰。

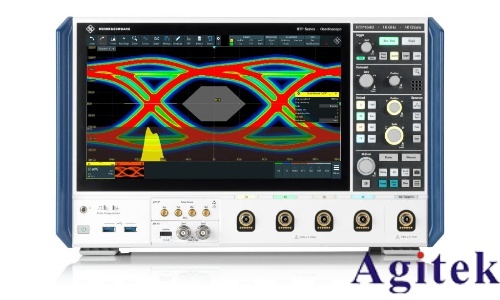

接下来，同步采集电源电压波形与关键时钟信号。利用示波器的多通道同步采样能力，将通道1连接至电源输出端，通道2连接至待测时钟信号。通过触发设置，以时钟信号为同步基准，确保电源噪声与信号边沿在时间上对齐。随后，借助R&S示波器的“抖动分析”选件，对时钟信号进行眼图分析，提取总抖动（TJ）、随机抖动（RJ）和确定性抖动（DJ）成分。

关键在于建立电源噪声与抖动之间的相关性。R&S示波器支持跨域分析功能，可通过软件选件（如RTO-B10或RTP-K10）实现电源波动与信号边沿偏移的时间关联。具体操作中，可使用示波器的“模板触发”或“事件关联”功能，筛选出电源电压波动较大的周期，并观察对应时钟边沿的偏移情况。通过统计分析，计算电源噪声幅值与抖动大小的相关系数，判断是否存在显著耦合。

进一步地，利用示波器的数学运算功能，对电源噪声信号进行频谱分析，识别主要噪声频率成分（如开关电源频率、谐波等）。结合抖动频谱，若发现两者在特定频率上存在峰值重合，即可推断该频率下的电源噪声是抖动的主要来源。R&S示波器内置的FFT功能和功率谱密度（PSD）分析工具，可直观展示这一对应关系。

最后，为验证分离结果，可采取去耦优化措施（如增加滤波电容），再次测量并对比抖动变化。若特定频率下的抖动显著降低，则证明此前分离分析的准确性。

综上所述，利用罗德与施瓦茨示波器，结合高精度采集、多域同步与高级分析功能，能够有效实现电源噪声与抖动的分离，为系统级噪声溯源与优化提供科学依据，是高端电子设计中不可或缺的技术手段。
