普源示波器FFT功能的频率分辨率与测量精度解析

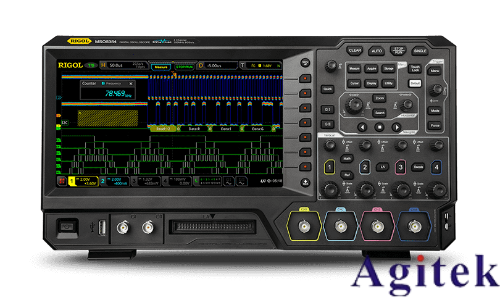

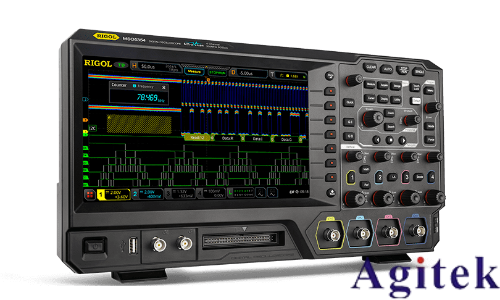

在现代电子测量中，普源MSO5000系列示波器凭借其强大的FFT（快速傅里叶变换）功能，成为分析信号频谱特性的重要工具。其中，频率分辨率与测量精度是决定频谱分析质量的两个核心指标，直接影响对信号细节的识别能力与判断准确性。

一、频率分辨率的决定因素

频率分辨率（RBW，Resolution Bandwidth）指示波器在频域中区分两个相邻频率分量的最小能力。其数学表达式为： RBW = 采样率（Fs） / 采样点数（N）。 由此可见，提高分辨率的关键在于降低RBW，可通过两种方式实现：一是降低采样率，二是增加采样点数。在实际操作中，应优先延长采集时间以提升N值，避免因采样率过低导致高频信号混叠。例如，在分析低频调制信号时，将时间基准设为1ms/div，配合长存储深度，可显著提升频率分辨能力，清晰分离边频分量。

此外，窗函数的选择也影响分辨率。汉宁窗（Hanning）适用于大多数调制信号分析，能有效抑制频谱泄漏，提升幅度精度；而矩形窗则保留更宽的频率响应，适合瞬态信号观测，但分辨率相对较低。

二、测量精度的关键保障

测量精度受多种因素影响。首先，采样率必须满足奈奎斯特采样定理，即采样率至少为信号最高频率的两倍，建议设置为3~5倍以上以保证波形还原度。其次，垂直幅度精度依赖于示波器的ADC位数与校准状态，使用前应进行自校准，确保幅值测量准确。

在频谱分析中，光标（Cursor）功能是实现精确测量的重要手段。通过手动定位频谱峰值，可准确读取载波频率、边频间隔及幅度差，进而计算频偏与调制系数。例如，在调频信号分析中，边频与载波的频率差即为调制频率，而幅度差结合调制类型可推导出频偏值。

三、提升精度与分辨率的综合策略

为实现高精度与高分辨率的统一，建议采取以下措施：

1. 合理设置时间基准与存储深度，确保足够长的采集时间；

2. 选择合适的窗函数，平衡频谱泄漏与分辨率；

3. 使用对数单位（dBV）显示频谱，增强微弱信号的可见性；

4. 结合平均或高分辨率采集模式，降低噪声干扰，提升信噪比；

5. 定期校准设备，确保硬件测量基准的准确性。

综上所述，普源示波器FFT功能的频率分辨率与精度并非固定值，而是可通过科学配置与操作优化实现提升。掌握其内在规律，不仅能准确解析信号的频偏与调制特性，更可为通信、电力电子等领域的故障诊断与性能评估提供可靠依据。
