网络分析仪时域分析：原理、操作与应用

当需要定位传输线故障、分析阻抗连续性或观察宽带响应时，网络分析仪（VNA）的时域分析功能比传统频域测量更直观有效。它通过数学变换将频域S参数转化为时间或距离函数，揭示被测器件（DUT）的内部特征。

一、 基础原理与模式

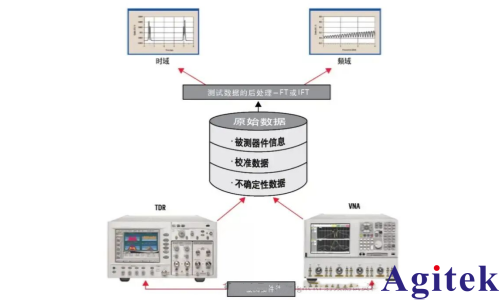

VNA的时域分析基于傅里叶逆变换（IFT/FFT）。仪器先在频域测量S参数，再通过算法转换为时域响应，仿真了时域反射计（TDR）的功能，但具有更高的精度和动态范围。

主要时域模式包括：

● 低通模式（Low-Pass）：仿真传统TDR，适用于直流至截止频率的器件（如电缆）。它能外推直流分量，提供阶跃和冲激两种激励，分辨率高，可清晰识别阻抗变化类型（电容性/电感性）。

● 带通模式（Band-Pass）：最常用且通用的模式。仅提供冲激响应，适用于任意频率范围的器件（如滤波器）。它不包含直流分量，分辨率相对较低，但能有效定位故障点位置。

二、 操作关键：窗函数与时域选通

1. 窗函数（Window）： 由于频域测量带宽有限，直接变换会产生旁瓣（振铃），干扰小信号观测。窗函数用于抑制旁瓣，提高动态范围。

○ 权衡：旁瓣抑制越强（如最大窗），冲激宽度越宽，分辨率越低；反之，分辨率高（如最小窗/矩形窗），但旁瓣高。

○ 选择：若需分辨幅度相近的邻近故障，选最小窗；若需在大反射旁观测微弱小反射，选最大窗。

2. 时域选通（Time Gating）： 这是一个强大的功能。通过在时域设置“时间窗口”，可以去除不需要的响应（如连接器反射），或单独提取某一部分（如电缆末端）的响应，然后再变换回频域观察。这有助于消除系统误差，简化复杂系统的分析。

三、 核心应用与测量技巧

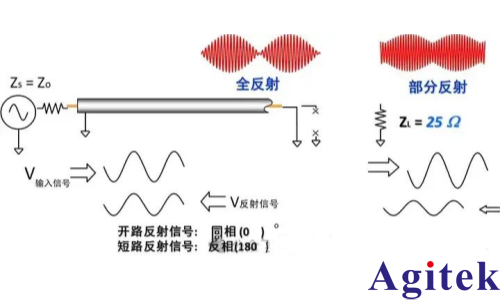

1. 故障定位与阻抗分析： 通过观察反射系数随时间（距离）的变化，可直接 pinpoint 开路、短路或阻抗失配点的位置。距离计算公式为：d=(v×Δt)/2d = (v \times \Delta t) / 2d=(v×Δt)/2（反射测量需除以2，考虑往返路程）。VNA通常支持设置传播速度因子（Velocity Factor），将时间直接换算为物理长度。

2. 测量范围与分辨率：

○ 响应分辨率：区分两个邻近不连续点的能力。它与频率跨度成反比（跨度越宽，分辨率越高）。

○ 测量范围（防混叠）：能无歧义测量的最大距离。它与频率步进（Δf）成正比。为防止远端强反射混叠到近端干扰测量，需确保范围大于DUT电长度的两倍（反射测量）。

3.  遮蔽效应： 当第一个不连续点反射极强时，入射到后续点的能量会大幅降低，导致后续点的测量值偏小。这是物理现象，在分析多级阻抗变化时需注意。

四、 总结

利用VNA进行时域分析，关键在于理解低通与带通模式的区别，合理设置窗函数以平衡分辨率与动态范围，并善用时域选通功能净化测量结果。通过精确设置频率范围和点数，即可高效完成电缆故障定位、阻抗不连续性检测及复杂滤波器的调谐等任务。
