使用矢量网络分析仪（VNA）测试汽车保险杠与车标雷达透波性能

为确保车载毫米波雷达信号传输不受干扰，需对保险杠、车标等材料进行雷达透波特性测试。安立ShockLine MS46522B矢量网络分析仪（VNA）配备83选件（5米E波段）和002时域选件，覆盖60–90 GHz频段，可全面测量S参数（S11–S22），精准表征材料特性。

测试采用双天线辐射法，替代传统同轴传导测试。两WR-12接口天线连接VNA两端口，发射与接收信号。测试中需形成平面波，工作于E波段（60–90 GHz），可选用介质、喇叭或Anteral透镜天线，依据所需辐射点大小灵活配置。远场条件易满足（天线间距>5 cm即可），建议间距31 cm，确保辐射点完全覆盖样品。

材料形状、厚度、油漆及工艺均影响测试结果。建议使用15×15 cm以上样品，避免边缘散射。辐射点直径方面，介质天线约3 cm（3 dB衰减），喇叭天线约5.7 cm，需确保波束不超出样品范围。

开放环境易受反射干扰，影响测量精度。可采用两种方式抑制：一是在测试区周围布置吸波材料；二是利用VNA的门控（Gating）功能，在时域中设定时间窗口，滤除外部反射信号。门宽设置与频率跨度相关：如3 GHz跨度，反射门宽20 cm（2/3 ns），传输门宽40 cm。门控后可显著降低纹波，提升数据稳定性。

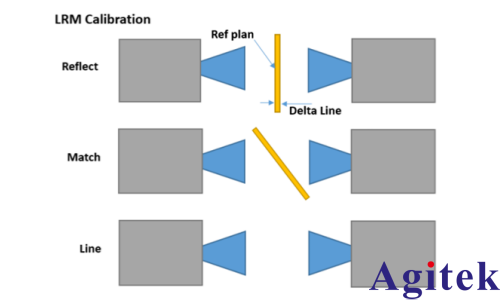

校准采用LRM（Line-Reflect-Match）算法。校准套件为高导电金属板（厚度已知），垂直放置于两天线间完成反射校准；无板状态测传输；45°斜置金属板加吸波材料实现匹配校准。VNA设置中，Line长度设为0 mm，参考平面位于采样面，反射配置为short-like，确保校准精准。良好校准后，直通响应纹波应<±0.25 dB（幅度），<±0.2°（相位）。

测试结果显示，典型保险杠透射损耗约0.7 dB，反射约-9 dB，具体受涂层与结构影响。样品位置精度至关重要，±1 mm位移可致反射测量偏差±0.2 dB。

为满足汽车制造可追溯性要求，测试数据应保存为.csv/.txt或带门控信息的.s2p格式（需在系统设置中启用“Save Gated Data”）。客户案例表明，欧洲主流车企已推动供应链采用该方案，进行E波段材料认证。

整套系统具备“即插即用”、校准快捷、重复性高、适合产线部署等优势。设备包括：MS46522B-083 VNA、双WR-12天线、校准金属板、机械定位结构（推荐非金属3D打印支架，避免反射）。未来，该测试将成为自动驾驶车辆生产中关键的质量控制环节。
