如何使用 R&S®ZNL矢量网络分析仪设置并执行频谱分析测量

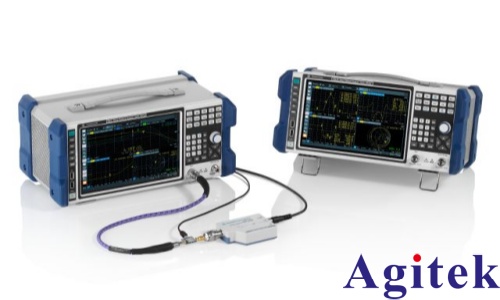

R&S®ZNL 矢量网络分析仪是一款集网络分析、频谱分析与功率测量于一体的三合一多功能仪器，广泛应用于射频（RF）与微波领域的测试与研发。其覆盖频率范围从 5 kHz 至 3/6 GHz，具备高可靠性、便携性与操作简便性，特别适合现场测试与实验室环境中的频谱分析任务。以下将详细介绍如何使用 R&S®ZNL 设置并执行频谱分析测量，帮助用户高效、准确地获取所需数据。

一、准备工作

在开始测量前，确保 R&S®ZNL 已正确开机并完成自检。检查设备外观是否完好，射频端口无灰尘或损坏。根据测试需求连接合适的射频电缆，将被测设备（DUT）输出端连接至分析仪的输入端口（通常为 Port 1）。若测量信号较弱，建议启用前置放大器功能以提升灵敏度。同时，确认设备固件为最新版本，以保证功能完整性与测量精度。

二、进入频谱分析模式

R&S®ZNL 支持多种测量模式。通过主界面选择“频谱分析”模式，系统将自动切换至频谱分析工作状态。该模式下，仪器将作为一台高性能频谱仪运行，支持多种检波方式（如峰值、均值、准峰值等）与分辨率带宽（RBW）设置。

三、设置频率参数

在频谱分析界面中，首先设置中心频率（Center Frequency）与扫宽（Span），或直接设定起始频率（Start Frequency）与终止频率（Stop Frequency）。例如，若需分析 2.4 GHz 附近的 Wi-Fi 信号，可将中心频率设为 2.4 GHz，扫宽设为 100 MHz。仪器将自动计算对应的频率范围并显示频谱图。

四、调整幅度与带宽参数

设置参考电平（Reference Level）以匹配预期信号强度，避免信号溢出或信噪比过低。例如，若信号约为 -20 dBm，可将参考电平设为 -10 dBm，并调整衰减器（Attenuation）以防止输入过载。同时，合理配置分辨率带宽（RBW）与视频带宽（VBW）。较小的 RBW 可提高频率分辨率，但会延长扫描时间；建议初始设置为 10 kHz，根据信号特性逐步优化。

五、使用标记功能进行精确测量

启用标记（Marker）功能，点击频谱图上的峰值点，可实时读取该频率点的幅度值。支持多标记同时使用，便于比较多个信号。还可启用“峰值搜索”功能，自动定位最高信号或邻近信道功率（ACP）等关键参数。

六、使用多视图模式辅助分析

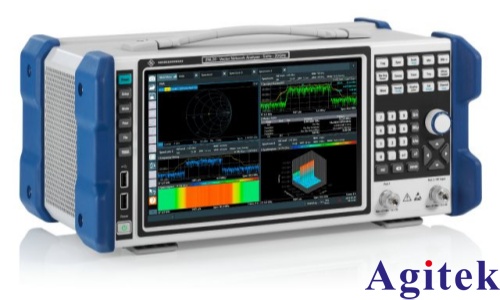

R&S®ZNL 配备 10.1 英寸大尺寸触摸屏，支持多视图模式。用户可在同一界面同时显示 S 参数、频谱图与功率趋势图，便于综合分析被测设备的频率响应与发射特性。通过分屏或标签页切换，提升测试效率。

七、保存与导出数据

测量完成后，可将当前屏幕截图或原始数据保存至内置存储或外接 U 盘。支持导出为 CSV、S2P 或图像格式，便于后续报告撰写与数据分析。

八、结束测量与设备维护

测量结束后，断开连接电缆，关闭设备电源。定期清洁接口，避免氧化影响测量精度。设备仅重 6–8 kg，配备手提把手，便于在不同测试现场间转移。

综上所述，R&S®ZNL 凭借其一体化功能、宽频带覆盖与直观操作界面，为频谱分析提供了高效解决方案。合理设置参数并善用其高级功能，可显著提升测试准确性与工作效率，是射频工程师值得信赖的测试工具。
