玖锦ENA1000A 矢量网络分析仪

在微波射频研发、生产测试中，对测量仪器的性能、效率与成本进行统筹权衡，是一项关键挑战。玖锦ENA1000A 矢量网络分析仪，在延续经济型定位的同时，完整继承了高端矢网的核心性能与功能架构，为各类射频器件和系统提供高可靠性测试支持。

ENA1000A 矢量网络分析仪

300 kHz~13.5 GHz/26.5 GHz

产品简述：

      ENA1000A是一款经济型矢量网络分析仪，该设备保留了高端矢量网络分析仪的特征，包括性能指标，通用的软件界面及显示效果等，提供单端口、增强型响应、全双端口、电子校准等多种校准方式内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，能精确测量微波网络的幅频、相频和群时延特性。该产品可广泛应用于各种材料测试、天线测试、汽车电子、微波射频元器件等领域的科研、生产过程中必不可少的测试设备。

主要特点

频率范围：300 kHz~13.5 GHz/26.5 GHz

高动态范围优于120 dB （典型值）

迹线噪声优于0.001 dB

校准类型灵活可选，兼容多种校准件

支持多窗口、多通道测量

可通过LAN、GPIB和USB接口控制仪器

远程控制指令兼容主流同类设备

单源激励二端口和双源激励四端口配置可选

主要功能：

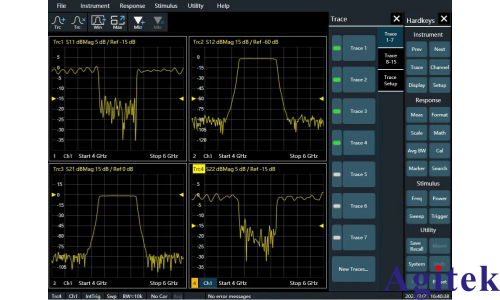

滤波器与耦合器测试

具备分段扫描和专用器件测试功能，用户可独立设置通带、阻带扫描参数及精度条件，快速提取带宽、插入损耗、带内纹波、Q值等关键指标，支持研发调试与产线高速测试。

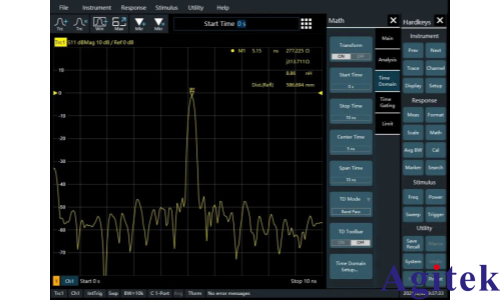

时域分析与TDR测量

内置时域功能，支持脉冲响应和TDR/TDT测量，可精准分析传输线阻抗变化、信号反射及延时特性，适用于高速数字通道、射频互联组件等的信号完整性验证。

多端口天线与阵列测试

凭借低轨迹噪声、可编程中频带宽及多通道幅相同步接收能力，ENA1000A 可配置最多4个源输出和8通道接收机，支持MIMO天线、有源阵列方向图测试、多端口S参数同步采集，满足复杂天线系统的表征需求。

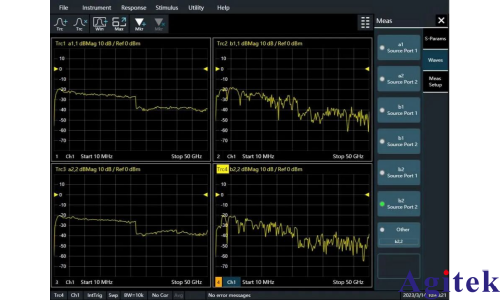

频偏测量模式支持源和接收机独立频率设置，实现频偏条件下的网络响应测量，可应用于变频组件、锁相环等器件的频偏特性分析。

混频器与变频器件测试提供线性扫描、功率扫描及多段扫描模式，支持混频器变频损耗、隔离度、压缩点等指标的自动化标量测试，通过频率-功率关系配置，显著简化多频点交互器件的测试流程。

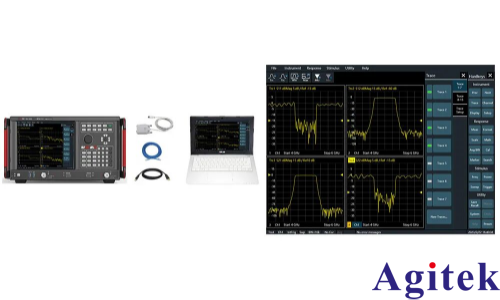

高效集成与自动化适配能力

ENA1000A 支持基于SCPI指令集的远程控制，可通过LAN、GPIB或USB接口快速部署至ATE系统。其具备的快速扫描、多通道幅相校准及轨迹处理能力，尤其适用于滤波器、天线、TR组件等产品的批量自动化测试，有效提升产线吞吐量和测试一致性。

结语：

     玖锦ENA1000A 矢量网络分析仪以专业级的性能、灵活的配置和高效的自动化能力，覆盖从器件研发到系统生产的全链路测试场景，成为射频领域高性价比测试的新基准。如需获取详细技术资料或应用案例，欢迎联系安泰测试。
