如何利用矢量网络分析仪进行故障定位

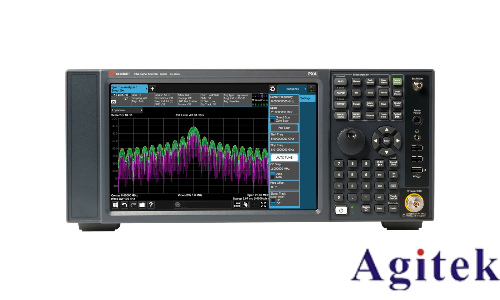

矢量网络分析仪（VNA）作为微波射频领域中的核心测试设备，不仅可用于S参数、阻抗匹配等常规测量，更具备强大的故障定位能力，尤其在电缆、连接器、PCB走线等传输链路的异常检测中发挥着关键作用。其核心原理是通过时域反射（TDR）技术，将频域测量数据转换为时域波形，从而精确定位故障点的位置与类型。

进行故障定位的第一步是正确连接与系统校准。将被测件（如射频线缆）接入VNA的测试端口，确保阻抗匹配（通常为50Ω）。随后执行系统级校准，常用SOLT（短路-开路-负载-直通）方法，消除测试系统自身的系统误差。校准后需验证结果，例如在史密斯圆图中观察标准件响应是否符合预期，以保证测量精度。

第二步是进入时域分析模式。在VNA菜单中选择“Transform”或“Time Domain”功能，设置合适的脉冲宽度与测量距离范围。脉冲宽度应与测试频率范围匹配（通常为频率倒数的1/10），测量长度应大于被测物实际长度，以避免信号混叠。此时，VNA将S11或S21参数转换为时域反射系数曲线。

第三步是分析时域波形并定位故障。观察反射波形中的脉冲特征：正向脉冲代表阻抗升高（如开路），负向脉冲则为阻抗降低（如短路）。通过“峰值标记”功能读取反射点的时间，结合信号在介质中的传播速度（如同轴电缆约为0.66c），即可换算出故障点的空间位置。例如，某3米线缆在测试中显示3.00米处出现正脉冲，即可判定终端为开路状态，验证了测试准确性。

第四步是结合应用场景深化分析。对于复杂系统，如多端口器件或差分电路，可利用VNA的多端口TDR功能分离差模与共模响应，精准识别模式转换引起的信号劣化点。此外，通过对比历史数据或标准模板，可实现老化趋势预测与预防性维护。

最后，需注意操作规范：定期清洁接口、避免高功率输入、每3–6个月进行计量校准，确保长期可靠性。若测量异常，应检查校准状态、连接线状况，必要时联系技术支持。

综上，利用VNA进行故障定位，融合了精确校准、时域变换与物理直觉，不仅提升了测试效率，更为通信、雷达与5G系统维护提供了科学依据，是现代电子测试中不可或缺的技术手段。
