功率分析仪的有功功率测量原理与应用

随着电力电子技术的发展，非正弦、非线性负载日益普遍，传统功率测量方法已难以满足高精度需求。功率分析仪作为现代电参数测量的核心设备，其有功功率测量技术在复杂工况下展现出显著优势。本文简要介绍其基本原理及在变频器等领域的应用。

传统有功功率测量主要有两种方法：相位法和模拟乘法器法。相位法通过测量电压与电流的相位差φ，结合有效值U、I，利用公式P = UIcosφ计算有功功率。该方法基于正弦电路理论，仅适用于纯正弦信号。此外，其通常采用过零检测法提取相位，易受信号零点附近噪声或畸变干扰，导致在低功率因数或谐波丰富的场景下测量精度显著下降。相比之下，模拟乘法器法通过硬件乘法器实时计算瞬时电压与电流的乘积，再对瞬时功率在固定时间窗口内进行积分平均，所得结果即为有功功率。该方法不依赖波形形态，适用于任意波形的功率测量，具有更广的适用性。

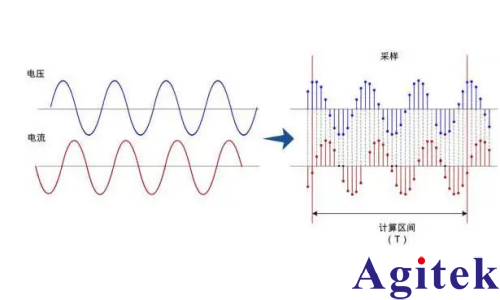

现代功率分析仪（如PA8000系列）采用数字化实现的乘法器法，其核心原理为：对输入的电压u(n)和电流i(n)信号进行高速同步采样，获取离散时间序列后，按公式：

P = (1/N) Σ[u(n)·i(n)]

计算有功功率。其中，u(n)与i(n)为同一时刻的采样值，N为一个或多个完整周期内的采样点数。

为确保计算准确性，仪器采用高带宽、高采样率前端电路，配合抗混叠滤波器，有效还原原始信号细节。同时，通过同步源（Sync Source）技术检测信号周期，以整数倍周期为计算区间，避免频谱泄漏，提升测量稳定性。

在变频器测试中，该方法优势尤为突出。变频器输入侧因整流电路含大电容，电流波形畸变严重；输出侧则为PWM调制波，含有丰富高次谐波。传统基于相位法的仪表难以准确捕捉相位差，且易受谐波干扰。而功率分析仪通过全频段采样与数字运算，可精确捕捉包含基波与谐波在内的总有功功率，真实反映系统能耗。

此外，现代功率分析仪还支持基波功率、谐波功率、功率因数等参数的同步分析，为电机效率、能效评估提供全面数据支撑。综上，基于数字乘法器法的功率分析仪，凭借其宽频带、高精度、强抗干扰能力，已成为复杂电能测量场景下的首选工具，广泛应用于新能源、轨道交通、智能制造等领域。
