功率分析仪原理详解：从采集到计算的核心机制

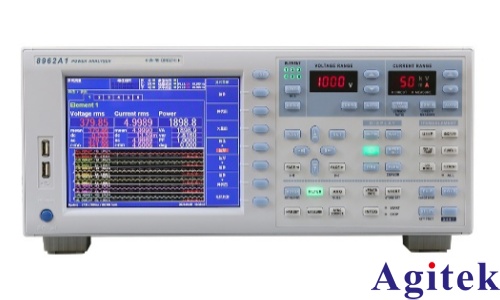

功率分析仪作为电力电子、电机驱动及新能源领域的“听诊器”，其核心价值在于精准捕捉电压、电流信号并解析出功率特性。抛开复杂的数学推导，我们从信号采集与数字处理两个维度，揭秘其背后的工作原理。

一、电压与电流信号的精准捕获

测量的第一步是将外部的高压或大电流信号，转化为仪器内部可处理的标准信号。

1. 电压采集：降压与隔离 电压测量并非直接连接，而是通过精密的衰减网络（分压电阻）将高电压按比例降至安全范围。为了防止地回路干扰并保障安全，仪器内部通常采用光耦或变压器进行电气隔离。同时，高输入阻抗设计确保了测量过程不会分流被测电路的电流，从而保证测量的真实性。

2. 电流采集：多样化的传感技术 电流测量根据场景不同，采用不同的传感器技术：

分流器：利用欧姆定律，通过测量小电阻上的压降来反推电流，适合低成本应用。

电流互感器：基于电磁感应原理，实现大电流的隔离测量，是工业现场的主流选择。

罗氏线圈与霍尔传感器：前者无磁饱和，适合高频宽频带测量；后者可测直流与交流，应用灵活。

二、数字化处理与功率计算

现代功率分析仪的核心在于“数字采样”。仪器利用高性能的模数转换器，以极高的采样率（通常为MHz级）将连续的模拟电压和电流信号转化为离散的数字序列。

1. 同步采样：精度的基石 为了确保计算准确，电压和电流通道必须在同一时刻进行采样。这种同步机制保留了信号间原本的相位关系，避免了因时间差导致的功率计算误差。

2. 功率计算逻辑 仪器内部不再依赖简单的模拟乘法，而是通过数字信号处理算法完成：

瞬时功率：将同一时刻采样的电压值与电流值相乘。

有功功率：对瞬时功率在一个周期内进行积分（即求平均），得到实际做功的功率。

有效值：通过对采样序列进行平方、平均、开方运算，得出电压和电流的真实有效值。

三、高阶分析与误差控制

除了基础功率，现代仪器还能通过快速傅里叶变换算法，将波形分解为基波和各次谐波，从而分析谐波功率和总谐波失真。

为了应对高频开关器件带来的挑战，高端分析仪采用了抗混叠滤波器和窗函数技术，以减少频谱泄漏。同时，针对传感器非线性、温度漂移和时钟抖动等误差源，仪器通过精密的增益校准和相位校准技术进行实时补偿，确保在宽频带、大动态范围内的测量精度。

四、总结

功率分析仪的测量精度源于精密的硬件采集与先进的数字算法。从高压隔离到同步采样，再到复杂的数字积分与频域分析，每一步都旨在还原最真实的电能质量，为研发与测试提供可靠的数据支撑。
