如何利用矢量网络分析仪的端口延伸功能补偿测试线缆误差

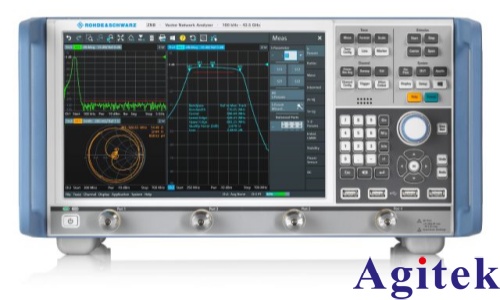

端口延伸的核心原理在于补偿测试线缆引入的电延迟和传输损耗，从而将仪器的测量参考面从物理端口迁移至线缆末端。这一过程主要有两种实现方法，各有其适用场景。

手动设置电气长度是一种适用于已知线缆精确参数的场景的方法。其操作流程如下：首先，在仪器物理端口完成基础校准；然后接入待补偿的测试线缆；接着进入端口延伸设置菜单，输入线缆的电气长度，该数值通常以毫米或皮秒为单位，代表信号在线缆中传播造成的相位延迟，仪器会据此自动补偿相应的相位偏移。例如，若线缆导致信号延迟了5毫米的等效距离，则将端口延伸距离设置为5毫米。设置完成后，可连接一个已知特性的器件进行验证，若结果吻合理论值，即可开始正式测量。值得注意的是，这一方法的精度完全依赖于输入参数的准确性。

相比之下，自动端口延伸功能更为便捷和精确，尤其适用于参数未知的线缆或复杂的测试夹具。其操作流程为：在完成基础校准后，将测试线缆连接到端口，并在其末端接一个已知的参考标准件，最常用的是短路器；随后在仪器菜单中选择自动端口延伸功能并指定参考标准，仪器会向线缆末端发射信号，测量其反射特性；由于仪器已知参考标准的理想响应，通过对比实际测量与理想响应的差异，它能自动计算出线缆引入的相位偏移量并完成补偿设置。这一过程高效且精准，能有效消除人为误差。

在实际应用中，正确选择和使用端口延伸功能至关重要。端口延伸技术假设夹具为理想传输线，阻抗匹配良好，仅引入相位延迟与幅度衰减，适用于结构简单、失配小的测试环境。在实际的天线匹配调试案例中，若不考虑连接器和微带线引入的相位变化，可能导致错误的匹配方案，使得阻抗特性向错误的方向移动。而通过执行自动端口延伸，将校准面延伸至实际的匹配位置，可以显著改善测量结果，使阻抗点准确地反映器件的真实特性，从而指导设计出正确的匹配网络。

正确理解和应用端口延伸功能，是确保射频与微波测量结果准确、可靠的必要步骤，对于产品研发、生产测试和质量控制都具有重大意义。通过将校准平面精确地定位到待测件的实际位置，我们能够有效剥离测试附件带来的误差，获得更加真实、可信的测量数据。
