矢量网络分析仪测量放大器稳定性系数的步骤

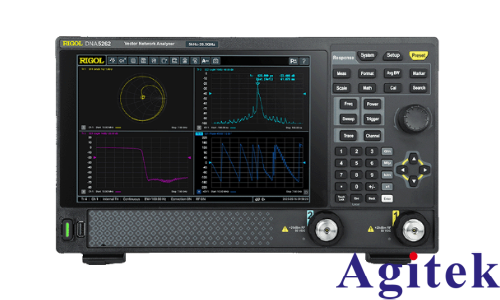

放大器作为射频微波系统中的核心器件，其稳定性直接关系到整个系统的性能与可靠性。若放大器不稳定，可能引发自激振荡，导致信号失真、系统瘫痪甚至硬件损坏。因此，准确评估放大器的稳定性至关重要。矢量网络分析仪（VNA）作为射频测量的核心工具，能够精确获取放大器的S参数，进而计算出稳定性系数，为设计与优化提供关键依据。以下是利用矢量网络分析仪测量放大器稳定性系数的具体步骤。

第一步：仪器准备与校准

在进行测量前，需确保矢量网络分析仪状态正常，并完成充分预热。校准是保证测量精度的关键环节。应根据被测放大器的端口特性选择合适的校准件，执行全二端口校准。校准平面应延伸至测试电缆末端，以消除测试夹具和连接线带来的误差。对于差分放大器，若条件允许，建议使用具备真差分测量能力的矢量网络分析仪，以获得更精确的平衡参数。

第二步：连接被测放大器

将放大器正确连接至矢量网络分析仪的测试端口。注意连接时应避免用力过猛，防止损坏接头。确保放大器的直流偏置电路与射频信号通路之间通过偏置器（Bias-Tee）正确隔离，防止直流电压损坏仪器。在上电前，再次检查所有连接是否牢固，电源设置是否正确。

第三步：设置测量参数

在矢量网络分析仪上创建新的测量通道，选择S参数测量模式。设置合适的频率范围，覆盖放大器的工作频段，扫描点数可根据精度需求设定，通常设置为101点或更多。根据放大器的增益情况设置合适的输出功率，确保工作在线性区域，避免因输入功率过大导致增益压缩。

第四步：获取S参数

启动扫描，记录S11、S21、S12和S22参数。现代矢量网络分析仪通常支持将数据导出为Touchstone格式，便于后续处理。

第五步：计算稳定性系数

稳定性分析的核心是计算稳定性因子K（Rollett因子）和Δ。其计算公式如下：

其中，Δ = S11×S22 - S12×S21。若K > 1 且 |Δ| < 1，则放大器在该频率下为无条件稳定。此外，也可采用μ因子准则进行判断，若μ > 1，则器件无条件稳定。

第六步：结果分析与报告生成

在不同频率点重复上述计算，绘制K因子随频率变化的曲线。若在某些频段K < 1，则需进一步分析稳定性圆，确定安全的源阻抗和负载阻抗范围。最终，将测试配置、原始数据、计算结果及稳定性结论整理成完整报告，确保测试过程可追溯。

通过以上步骤，可系统、准确地评估放大器的稳定性，为射频系统设计提供可靠依据。随着矢量网络分析仪功能的不断演进，结合自动化脚本与高级后处理工具，稳定性测试将更加高效与智能。
