利用矢量网络分析仪端口延伸功能补偿线缆误差

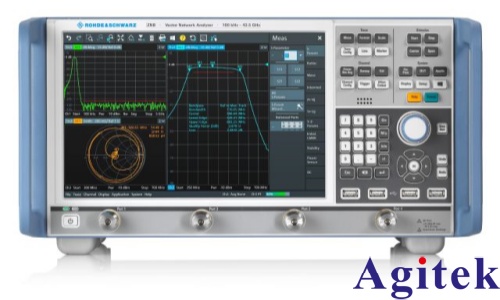

在射频与微波测量领域，矢量网络分析仪（VNA）是评估器件性能的核心工具。然而，测试系统中的连接线缆、转接头以及夹具等附加组件，会引入不可避免的相位延迟、损耗和反射误差，从而影响测量结果的准确性。端口延伸（Port Extension）功能，正是矢量网络分析仪提供的一项强大工具，用于补偿这些由测试线缆和夹具引入的系统误差，将电气校准面虚拟地延伸至待测件的实际连接位置，从而确保测量数据的真实性和可靠性。

理解端口延伸的原理

在进行精确测量前，我们通常会使用校准件（如开路、短路、负载、直通）在校准面上进行校准，以消除分析仪自身的系统误差。但在许多实际测试场景中，待测件（DUT）无法直接连接到校准面，中间往往存在一段测试线缆或测试夹具。这段额外的物理路径会引入相位偏移和信号损耗。

端口延伸功能就是为了解决这个问题。它允许用户在完成基础校准后，通过设定特定的电气长度或直接测量一个已知的参考标准（如短路件），让分析仪计算出这段额外路径的相位特性，并在后续测量中自动补偿其影响。这相当于在数学上将校准面“延伸”到了线缆或夹具的末端，使该位置成为新的、虚拟的测量参考面。

端口延伸的具体应用方法

利用端口延伸功能补偿线缆误差，主要有两种常用方法：

手动设置电气长度

这种方法适用于已知线缆精确电气参数的场景。

1. 完成基础校准：首先，使用校准件在矢量网络分析仪的物理端口上完成SOLT（短路-开路-负载-直通）校准。

2. 接入测试线缆：将需要补偿的测试线缆连接到相应的端口上。

3. 设置延伸参数：进入分析仪的端口延伸设置菜单。用户需要输入线缆的电气长度，通常以长度单位（如毫米）或时间单位（如皮秒）表示。这个数值代表了信号在线缆中传播所造成的相位延迟。例如，若线缆导致信号延迟了5毫米的等效距离，则将端口延伸距离设置为5毫米。分析仪会据此自动补偿该段距离引入的相位偏移。

4. 验证与测量：设置完成后，可以连接一个已知特性的器件（如短路器）到线缆末端进行验证。如果设置准确，测量结果应与理论值高度吻合。随后即可连接待测件进行精确测量。

自动端口延伸

这种方法更为便捷和精确，尤其适用于参数未知的线缆或复杂的测试夹具。

1. 完成基础校准：同样，首先在分析仪物理端口上完成基础校准。

2. 连接参考标准：将测试线缆或夹具连接到端口，并在其末端连接一个已知的参考标准件。最常用的是短路器（Short）。

3. 启动自动延伸：在分析仪菜单中选择自动端口延伸功能，并指定所使用的参考标准。分析仪会向线缆末端发射信号，并测量其反射特性。

4. 自动计算与补偿：由于分析仪已知参考标准（如短路器）的理想响应，通过对比实际测量到的响应与理想响应之间的差异，它能自动计算出线缆或夹具引入的相位偏移量，并完成补偿设置。

5. 开始测量：自动端口延伸完成后，校准面即被精确地延伸至线缆末端，此时即可直接连接待测件进行测量，所得数据将不再包含测试附件的误差。

总结

端口延伸是矢量网络分析仪中一项至关重要的误差补偿技术。无论是通过手动设置电气长度还是利用已知标准件进行自动延伸，其核心目的都是为了将测量参考面精确地定位到待测件的实际位置，从而有效消除测试线缆和夹具带来的相位和损耗误差。正确理解和应用这一功能，是确保射频与微波测量结果准确、可靠的必要步骤，对于产品研发、生产测试和质量控制都具有重大意义。
