矢量网络分析仪E5061B校准指南

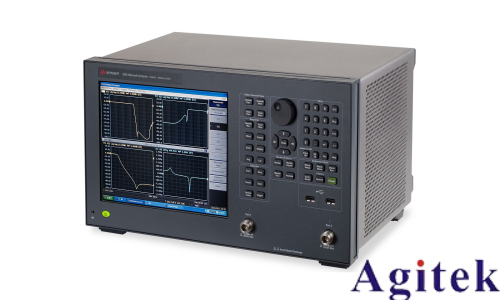

矢量网络分析仪（VNA）作为射频和微波领域中的核心测量设备，其测量精度直接影响到产品研发与生产质量。安捷伦（现为是德科技）的E5061B是一款性能优异、应用广泛的VNA，而正确的校准是确保其测量结果准确可靠的关键步骤。本文将详细介绍E5061B的校准流程，帮助用户规范操作，获得精确数据。

校准前准备

在开始校准之前，充分的准备工作是确保校准成功的基础。首先，检查仪器状态，确保E5061B工作正常，预热足够时间（通常建议15-30分钟）以达到热稳定。其次，检查测试端口，确认端口无松动、无灰尘或异物，特别是中心针是否完好无损。任何物理损伤或污染都会严重影响校准精度。最后，选择合适的校准件，根据测试需求和连接器类型，准备匹配的机械校准件（如开路、短路、负载）或连接电子校准件（ECal）。

校准方法选择

E5061B支持多种校准方式，用户可根据实际情况选择。

电子校准（ECal）： 若使用电子校准件，连接电子校准件至仪器端口。在仪器菜单中选择“Cal”（校准）→“ECal”（电子校准），根据提示选择校准端口数量（如1端口、2端口等）。电子校准件会自动完成内部校准过程，通常比手动校准更快、更便捷，能显著提高效率。

手动机械校准（SOLT）： 若使用标准的机械校准件（开路、短路、负载），则需进行SOLT（短路-开路-负载-直通）校准。此方法虽然步骤较多，但适用于没有电子校准件的情况，是基础且经典的校准方式。

手动校准详细步骤

手动校准需严格按照顺序进行，以确保校准精度。

1. 端口1校准： 对于端口1，依次连接开路（Open）、短路（Short）、负载（Load）校准件。在每次连接时，务必轻拿轻放，将校准件与测试端口对正，平稳拧紧，避免用力过猛或歪斜，以免损坏端口内的中心针。每次连接后，在仪器菜单中选择相应的校准步骤（如“Open”、“Short”、“Load”）并确认。

2. 端口2校准： 采用与端口1相同的方法，对端口2依次进行开路、短路、负载校准。

3. 直通校准（Thru）： 在端口1和端口2之间建立直通连接（即用电缆或校准件直接连接两个端口）。在仪器菜单中选择“Thru”校准步骤。此时，观察屏幕上的曲线，例如在测量S21时，曲线数值应在合理范围内（如-10dB以下），表明直通连接正常。完成直通测量后，校准数据将被保存。

校准验证与设置

校准完成后，进行验证和必要的设置是确保测量准确性的最后一道防线。

校准验证： 为检验校准质量，可进行校准验证。一种方法是使用一个已知性能良好的器件（如精密衰减器或固定负载）进行测量，看结果是否符合预期。另一种方法是利用仪器自带的“ECal Confidence Check”（若使用电子校准）功能，检查校准状态是否良好。

端口延伸设置： 在某些特定测量中（如测量夹具内的器件），可能需要设置端口延伸。根据实际需求，在校准菜单中找到“Port Extension”（端口延伸）选项，设置相应的电气长度（如-5mm），以补偿测试夹具带来的相位延迟。

参数设置与测量： 根据测试需求，设置合适的频率范围、输出功率、扫描点数等参数。例如，在测试电缆损耗时，可设置频率范围为500MHz至2.5GHz，输出功率为0dBm，并设置多条轨迹（Trace）来同时观察S11、S22（驻波）和S21（插损）等参数。

总而言之，正确校准E5061B是确保测量精度的关键。无论是使用便捷的电子校准件，还是传统的SOLT手动校准，都需要操作者细心、规范地执行每一个步骤。在校准过程中，注意保护仪器端口，选择合适的校准方法，并在校准后进行必要的验证和设置，这样才能充分发挥E5061B的性能，获得准确可靠的测量结果，为射频和微波领域的研究与生产提供有力支持。
