锁相放大器检测压电陶瓷微位移的原理与方法

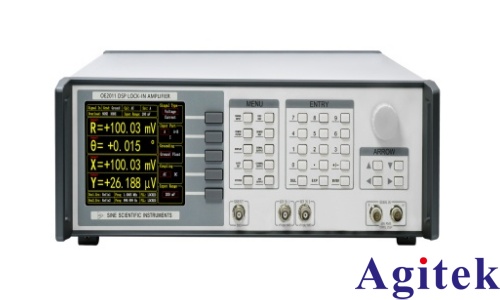

压电陶瓷作为一种重要的功能材料，广泛应用于精密驱动、微纳定位和传感器等领域。其核心特性是在外加电场作用下会产生微小的形变，即微位移响应。由于这种位移通常在纳米甚至亚纳米级别，传统的测量手段往往难以满足高精度和高信噪比的要求。斯坦福锁相放大器（如SR830、SR860等型号）凭借其卓越的信号提取能力，成为检测此类微弱信号的理想工具。以下是利用锁相放大器检测压电陶瓷微位移响应的详细步骤和原理。

一、检测原理

锁相放大器的核心原理是利用参考信号与输入信号进行互相关运算，从而提取出与参考信号同频同相的信号分量，同时极大地抑制噪声和其他频率的干扰。在检测压电陶瓷微位移时，通常采用调制-解调的方法：

1. 信号调制：给压电陶瓷施加一个已知频率和幅度的交流激励信号（通常叠加在直流偏置上），使其产生周期性的微位移。

2. 物理量转换：利用光学、电容或电感等传感器将这种微位移转换为相应的电信号（通常是微弱的交流电压）。

3.信号解调：将传感器输出的电信号输入锁相放大器，利用内部或外部的参考信号进行相敏检测，从而精确测量出位移信号的幅度和相位。

二、具体实施步骤

以最常用的电容式位移传感检测法为例，具体操作流程如下：

1. 实验准备与连接

激励源：使用函数发生器或锁相放大器自带的信号源，产生一个特定频率（如f0）的正弦波电压，施加在压电陶瓷上。

传感电路：构建一个平行板电容器，其中一块极板固定，另一块极板连接在压电陶瓷的自由端。当压电陶瓷伸缩时，极板间距ddd发生变化，导致电容C发生变化（C∝1/d）。

调制电路：为了检测微小的电容变化，通常需要将电容变化转换为电压变化。这可以通过将传感电容接入一个谐振电路或电桥电路，并用高频载波进行调制来实现。

2. 信号采集 压电陶瓷的微位移导致电容变化，进而引起调制电路输出电压的幅度或频率发生变化。经过解调和滤波后，得到一个与位移成正比的低频交流信号。将这个信号连接到锁相放大器的输入端。

3. 锁相放大器设置

输入设置：根据信号大小选择合适的输入耦合方式（AC/DC）和输入阻抗。

参考源设置：选择内部参考（Internal）并设置频率为激励信号的频率f0f_0f0，或者选择外部参考（External）并将激励信号直接接入参考输入端，以保证相位同步。

时间常数与滤波：设置合适的时间常数（如10ms, 100ms, 1s等）和斜率（滤波器带宽）。时间常数越长，滤波效果越好，信噪比越高，但响应速度越慢。

4. 数据读取与分析 锁相放大器会输出两个直流电压信号：R（幅度）和θ（相位）。在理想情况下，位移的大小正比于输出的幅度RRR。通过记录不同激励电压下的RRR值，即可绘制出压电陶瓷的位移-电压（d−V）特性曲线，从而分析其线性度、迟滞、分辨率等性能参数。

三、优势与注意事项

使用锁相放大器检测压电陶瓷微位移的主要优势在于其极高的动态储备，能够在强噪声背景下提取出微弱的有用信号。此外，通过相位信息可以区分不同物理机制引起的信号，有助于排除干扰。

注意事项：

接地与屏蔽：由于信号极其微弱，必须做好仪器接地和电磁屏蔽，防止工频干扰（50Hz/60Hz）。

相位调整：在测量前需仔细调整参考信号的相位，使输出信号处于最大值（即同相或正交位置），以获得**信噪比。

传感器线性度：确保位移传感器本身在测量范围内具有良好的线性度，以免引入测量误差。
