锁相放大器参考锁相环（PLL）失锁的常见原因分析

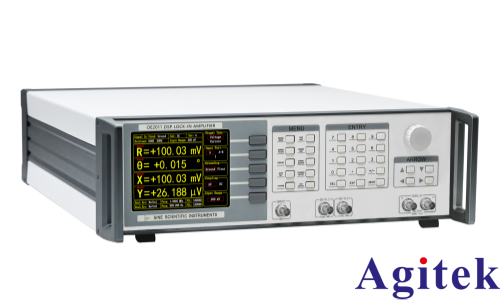

锁相放大器作为微弱信号检测的核心工具，其性能高度依赖于内部参考通道的稳定性。而锁相环（PLL）作为实现频率与相位同步的关键电路，一旦发生“失锁”（即无法维持相位锁定状态），将直接导致参考信号频率漂移、相位噪声恶化，进而严重影响测量精度与信噪比。本文从电路结构与系统环境角度，剖析锁相放大器参考PLL失锁的常见原因。

首先，从原理上理解，“失锁”是指参考信号与压控振荡器（VCO）输出信号之间存在持续变化的相位差，导致环路无法维持频率跟踪。在锁相放大器中，这通常表现为参考指示异常、解调输出波动或基线漂移。

参考源异常是引发失锁的首要因素。锁相环依赖稳定的参考频率作为基准。若参考晶振老化、负载电容偏移或供电不稳，会导致参考频率漂移。例如，10 MHz基准信号若偏差超过1 ppm，鉴相器将持续输出纠错电压，超出环路捕捉范围，导致无法锁定。此外，参考信号幅度不足（如低于-10 dBm）或噪声过大，也会使鉴相器无法有效提取相位信息，造成检测失效。

环路滤波器性能退化是硬件层面常见故障。环路滤波器（通常为低通或PI控制器）负责滤除高频噪声并稳定控制电压。若其中的电解电容出现漏电、等效串联电阻（ESR）升高或容值衰减，将破坏其积分特性，导致控制电压抖动，使VCO调谐不稳定。在数字PLL中，若PI参数设置不当——如带宽过宽引入噪声，或过窄导致响应迟缓——同样会引发锁定失败。

VCO调谐路径受干扰也不容忽视。压控振荡器的控制电压路径若受到电源纹波、地线噪声或电磁干扰影响，将直接导致输出频率抖动。例如，驱动电路供电退耦不良、PCB地线分割不当引入共模噪声，均可能使VCO无法稳定在目标频率。此外，VCO增益（Kvco）设置过高，会放大相位误差，引发系统振荡，难以进入锁定状态。

温度与环境因素对模拟锁相环影响显著。温度变化可能导致YIG谐振腔Q值下降、磁偏置电流漂移，或晶振频率温漂。若环路未设计温度补偿机制，环境变化足以使系统偏离锁定区域。例如，某电阻阻值因热胀冷缩发生微小漂移，可能累积为显著的相位误差。

数字实现中的软件与算法问题在基于LabVIEW或FPGA的锁相放大器中尤为关键。包括采样率不足、相位检测算法对谐波敏感、PI控制器参数固定无法适应频率变化等。此外，上电时序不当、复位信号异常或SPI寄存器配置错误，也可能导致PLL初始状态异常，无法进入锁定模式。

综上所述，锁相放大器参考PLL失锁是多因素耦合的结果，涉及参考源、环路滤波、VCO、环境及控制算法等多个环节。排查时应结合现象，从信号完整性、电源稳定性、参数匹配性等方面系统分析，必要时借助频谱仪、示波器监测关键节点波形，方可精准定位并解决问题，确保锁相放大器长期稳定运行。
