使用E5071C矢量网络分析仪测量放大器稳定性

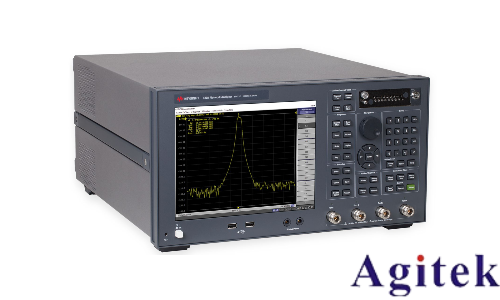

放大器稳定性是射频电路设计中的核心指标，直接关系到电路是否会产生自激振荡。利用安捷伦（现为是德科技）E5071C矢量网络分析仪，可以通过精确的S参数测量来评估这一关键性能。

测量的基础在于获取放大器的S参数，进而计算稳定性判别系数。首先，正确连接设备至关重要：将放大器输入端连接至E5071C的端口1，输出端连接至端口2，并确保供电正常。为保证测量精度，必须在测量前使用合适的校准件（如SOLT校准套件）进行双端口校准，以消除测试夹具和电缆带来的系统误差。

完成校准后，即可配置仪器进行S参数扫描。设置合适的频率范围（如覆盖放大器的工作频段）和扫描点数（如201点或更高以获得良好分辨率），并将输出功率设置在放大器的线性工作范围内，避免器件饱和。启动扫描后，E5071C将精确测量出S11、S21、S12和S22四个S参数。

获取S参数后，便可通过公式计算稳定性判别系数K。该系数是判断放大器绝对稳定性的关键。当K>1且满足其他相关条件时，放大器在所有负载下均保持稳定，不会发生自激振荡。反之，若K<1，则存在不稳定风险。
