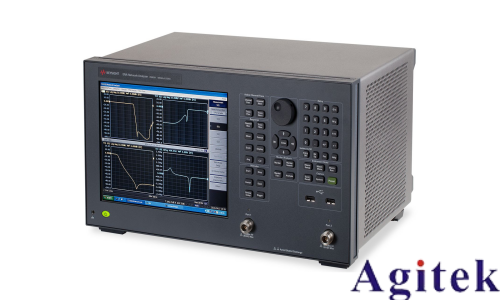

矢量网络分析仪E5080B测试天线S11方法

天线作为无线通信系统的关键组件，其性能直接影响信号的发射与接收质量。S11参数（即反射系数）是评估天线匹配特性的重要指标，通常以回波损耗或电压驻波比（VSWR）的形式呈现。使用高性能矢量网络分析仪（VNA）如E5080B进行S11测试，能够精确获取天线在不同频率下的阻抗匹配情况。以下是使用E5080B测试天线S11的标准化操作流程。

在开始测试前，需完成仪器的准备工作。确保E5080B已正确连接电源并启动自检，待系统进入主界面后，检查射频端口与待测天线之间的连接电缆是否完好，接口是否匹配。若使用转接头，应尽量减少引入额外的插入损耗与反射。将天线连接至E5080B的端口1（Port 1），确保连接牢固、接触良好，避免因松动导致测量误差。

校准是确保测量精度的核心步骤，必须在校准平面与测量平面一致的原则下进行。进入仪器的“Calibration”菜单，选择“1-Port Calibration”（单端口校准）模式。按照屏幕提示，依次将校准标准件（开路Open、短路Short、负载Load）连接至Port 1，并完成各状态下的数据采集。校准完成后，系统将自动保存校准数据，建议观察S11迹线是否平稳，确认无异常跳动后继续下一步。

进入测试设置阶段，配置合适的测量参数。通过“Setup”菜单设定频率范围，例如针对2.4 GHz Wi-Fi天线，可设置起始频率为2.0 GHz，终止频率为3.0 GHz。根据需求设置扫描点数（如401点）以平衡分辨率与测试速度，适当调整中频带宽（IFBW）以抑制噪声。为便于直观分析，可将显示格式设置为“SWR”或“Return Loss”，并可添加史密斯圆图（Smith Chart）窗口以观察复阻抗变化。

一切就绪后，启动测量。E5080B将自动扫描设定频段，并实时显示S11曲线。通过添加标记（Marker），可精确读取特定频率点的回波损耗值（如-10 dB对应VSWR≈2:1）。测试过程中，若发现异常谐振或匹配不佳，可结合时域反射（TDR）功能定位故障点。

测量完成后，及时保存数据。E5080B支持将曲线、截图及原始数据导出至USB设备或通过LAN接口传输至PC，便于后续生成测试报告或进行数据分析。
