泰克MSO56B示波器波形参数测量

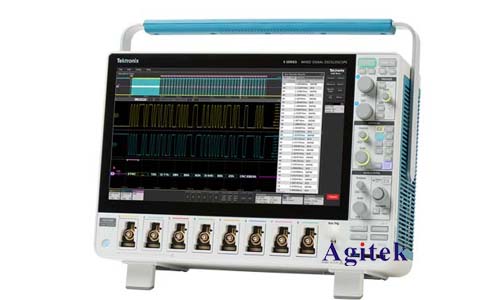

　　泰克MSO56B混合信号示波器（MSO）凭借其强大的混合信号采集能力和丰富的测量功能，在电子工程、科研等领域广泛应用。精确的波形参数测量是其核心功能之一，本文将深入探讨MSO56B示波器波形参数测量的原理、方法、精度以及在不同应用场景中的实践。

　   MSO56B示波器的测量原理

　　MSO56B采用先进的数字信号处理（DSP）技术，对采集到的模拟信号进行数字化处理。其测量原理主要基于对波形的采样点进行数学运算，提取出各种参数。这些运算包括：

　　边缘检测:精确确定波形的上升沿和下降沿，这是许多参数测量的基础，例如上升时间、下降时间、脉冲宽度等。MSO56B采用先进的边缘检测算法，能够在噪声环境下准确识别边缘，提高测量精度。

　　曲线拟合:对于复杂的非理想波形，MSO56B可以采用曲线拟合算法，例如最小二乘法，拟合出理想的数学模型，从而更精确地计算参数，例如幅值、频率、周期等。这种方法能够有效地减少噪声和干扰的影响。

　　傅里叶变换:通过快速傅里叶变换(FFT)，MSO56B可以将时域波形转换为频域信息，提取出频率、谐波等参数，这对于分析信号的频谱特性至关重要。

　　统计分析:MSO56B能够对多次采集的波形进行统计分析，计算平均值、标准差、最大值、最小值等参数，从而评估信号的稳定性和一致性。

　　MSO56B支持的波形参数测量

　　MSO56B支持种类繁多的波形参数测量，主要包括：

　　时间域参数:上升时间、下降时间、脉冲宽度、周期、频率、占空比、幅值（峰峰值、平均值、有效值）、延迟时间、过冲、下冲等。这些参数是描述波形时间特性的关键指标。

　　频域参数:频率、谐波失真、噪声底座、信噪比等。这些参数描述了信号的频率特性。

　　高级测量:MSO56B还支持一些高级测量功能，例如抖动分析、眼图分析、协议解码等，这些功能能够深入分析复杂信号的特性，例如串行数据流的质量和可靠性。

　　影响测量精度的因素

　　MSO56B的测量精度受多种因素影响，主要包括：

　　探头带宽和精度:探头的带宽和精度直接影响信号采集的完整性和准确性。选择合适的探头至关重要，以确保测量结果的可靠性。

　　采样率:更高的采样率可以更精确地捕捉波形的细节，提高测量精度，尤其对于快速变化的信号。

　　垂直分辨率:更高的垂直分辨率可以提高幅值测量的精度。

　　噪声和干扰:环境噪声和干扰会影响测量结果的准确性。采取有效的去噪措施，例如使用低噪声探头、屏蔽线缆等，可以提高测量精度。

　　测量设置:不恰当的测量设置，例如触发水平、时间基准等，也会影响测量结果。需要根据具体情况选择合适的测量设置。

　　示波器校准:定期对MSO56B进行校准，可以确保其测量精度符合标准。

　　MSO56B波形参数测量在不同应用中的实践

　　MSO56B在各个领域都有广泛的应用，其波形参数测量功能在这些应用中发挥着关键作用：

　　数字电路设计与调试:用于测量数字信号的上升时间、下降时间、脉冲宽度等参数，判断电路性能是否满足设计要求。

　　模拟电路设计与调试:用于测量模拟信号的幅值、频率、失真等参数，优化电路性能。

　　电力电子:用于测量开关波形的参数，分析电力电子器件的性能。

　　通信系统:用于测量通信信号的频谱特性、抖动等参数，评估通信系统的质量。

　　科研实验:用于测量各种信号的特性参数，为科研工作提供可靠的数据支持。

　　泰克MSO56B示波器强大的波形参数测量功能，结合其先进的数字信号处理技术，为电子工程和科研领域提供了精确可靠的测量手段。然而，要获得准确的测量结果，需要了解影响测量精度的各种因素，并选择合适的探头、采样率和测量设置，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
