普源示波器MSO8000精准测量电池包绝缘电阻与高压互锁回路动态响应

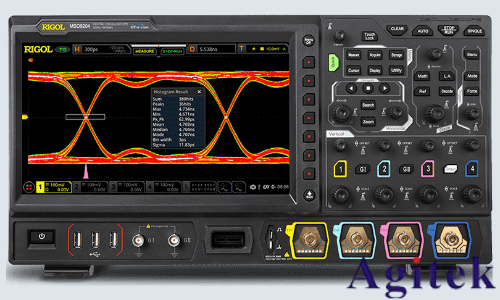

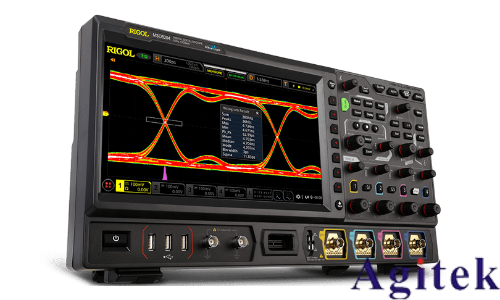

普源MSO8000系列示波器确实能胜任这项高精度测量任务。其核心优势在于超宽的带宽（最高2GHz）与超大存储深度（500Mpts），这使其能够精准捕捉绝缘电阻测量中的微弱信号波动，以及高压互锁（HVIL）回路中纳秒级的瞬态响应。 下面，我将为你详细拆解具体的测量方案与操作要点。

一、绝缘电阻测量的适配性与方法

1. 测量原理与标准适配

标准测试方法：电池包绝缘电阻需依据GB 38031-2020推荐的两种方法：

方法1（电压衰减法）：通过外接已知电阻（推荐1MΩ），测量电池正负极对电平台的电压变化，计算绝缘电阻值。公式为： [ R_i = \frac{R_0 \times r}{R_0 + r} \times \left( \frac{U_2}{U_1} - 1 \right)^{-1} ] 其中 ( U_1 )、( U_2 ) 为接入电阻前后的电压值，( r ) 为电压检测工具内阻（需≥10MΩ）。

方法2（绝缘电阻仪直接测量）：施加≥500V DC或1.5倍标称电压，稳定30秒后读取结果。

2. MSO8000的精准实现

高阻抗输入与低噪声：

1MΩ输入阻抗模式下，垂直档位可精细至100mV/div，配合10MΩ探头，满足电压检测工具内阻要求。

100ps时间分辨率精准捕捉微弱电压变化，避免信号失真。

大存储深度支持过渡过程分析：

500Mpts存储深度记录长时间电压衰减曲线，尤其适用于方法1中接入检测电阻后的RC电路过渡过程（需等待7-13秒至稳态）。

自动化计算与报警：

通过脚本自动采集 ( U_1 )、( U_2 ) 数据，代入公式实时计算 ( R_i )，并对比安全阈值，触发报警。

二、高压互锁（HVIL）动态响应测试方案

1. HVIL回路关键指标

响应时间：需验证断开高压连接时，控制信号在100ms内切断主回路。

瞬态干扰：捕捉毛刺、过冲等偶发事件（宽度可低至400ps）。

2. MSO8000的优化配置

高捕获率与触发灵敏度：

600,000 wfms/s波形捕获率减少死区时间，峰值检测功能捕获窄至400ps的异常脉冲。

多通道同步监测：

16通道逻辑分析仪同步采集HVIL控制信号（如继电器状态、互锁反馈）与高压主回路电压，定位时序偏差。

协议解码与自动化分析：

对CAN/LIN等控制总线实时解码，关联HVIL指令与物理层响应，自动生成时序报告。

三、操作流程与注意事项

1. 绝缘电阻测试步骤

预处理：关闭BMS绝缘监测功能，避免干扰。

连接配置：

使用10MΩ高压探头连接电池正负极与电平台（如电池包外壳）。

外接1MΩ检测电阻至电压较高的一侧。

数据采集：

设置垂直档位100mV/div，采样率10GSa/s，存储深度500Mpts。

触发模式选择“边沿触发”，记录接入电阻后7-13秒的电压波形。

计算输出：

脚本自动提取 ( U_1 )、( U_2 ) 值，计算 ( R_i ) 并生成趋势图。

2. HVIL测试步骤

通道分配：

CH1：高压主回路电压（1000V探头）。

CH2：HVIL控制信号（如继电器驱动）。

数字通道：解码CAN总线指令。

触发设置：

采用“脉宽触发”捕获<100ms的异常脉冲。

动态模拟：

选配任意波形发生器模拟负载突变，验证互锁响应。

3. 安全与校准

探头校准：定期使用Fluke 9500B校验输入阻抗（1MΩ模式误差需<±1%）。

浮地测量：电池包需与电平台隔离，避免接地环路引入噪声。

高压防护：选用CAT III 1000V探头，操作人员需穿戴绝缘装备。

四、方案优势总结

注：实际测试需结合电池包标称电压调整检测电阻值（如800V系统需用1.5MΩ电阻），并严格遵循GB 38031-2020环境要求（温度22℃±5℃，湿度15%~90%）。
