矢量网络分析仪校准全解析：从原理到实战的精准测量指南

从事射频测试的工程师们，常会面临这样的困惑：同样的矢量网络分析仪（VNA），同样的被测件，为什么不同人测出的数据总有细微偏差？ 有时，生产线上的快速测试与实验室的精密测量结果对不上；有时，校准后得到的曲线看起来“完美”，但数据导入仿真软件后却发现问题。

这些困扰的背后，其实隐藏着一个关键环节——校准方法的选择与操作细节。今天，我们就来深入拆解网分校准的奥秘。

一、 校准的必要性：误差从何而来？

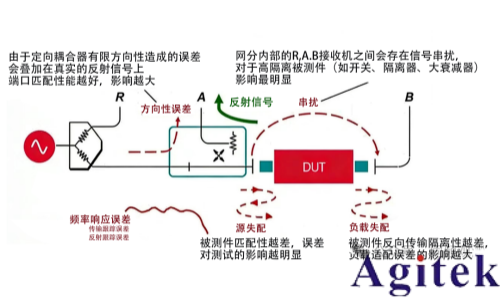

网分校准的核心是建立误差模型并进行数学修正。测量误差主要分为三类：系统误差、随机误差和漂移误差。

系统误差（可修正）： 这是最大的“敌人”，源于仪表内部硬件的不理想（如定向耦合器方向性不足、电缆损耗等）。这类误差可重复、可预测，因此可以通过校准精确消除。

随机误差（难修正）： 主要来自仪表内部噪声和连接器的重复性，它随时间随机变化，无法通过校准消除，只能通过多次平均抑制。

漂移误差（需重校）： 主要由温度变化引起。因此，校准后若环境温度变化超过1°C，通常建议重新校准。

校准的根本原理，是通过测量一系列参数已知的“标准答案”（校准件），来逆向求解出仪表自身的系统误差模型。建立模型后，仪表就能实时从原始数据中减去这些误差，还原出被测件（DUT）的真实性能。

二、 主流校准方法对比

根据校准件和消除误差项的不同，校准方式主要分为以下几类。精度从低到高大致为：频响校准 < SOLT矢量校准 < 电子校准 ≈ LRM校准 < TRL校准。

三、 标准操作流程（以SOLT为例）

一次成功的校准，不仅需要选对方法，更需要严谨的执行。以下是确保校准成功的核心步骤：

1. 校准前准备（至关重要）

预热： 仪表开机至少预热30分钟，让内部电路达到热稳定。

设置参数： 根据DUT需求设置频率范围、扫描点数和中频带宽（IFBW）。注意，扫描点数越多，中频带宽越窄，测量越慢但信噪比越好。

选择套件： 在仪表菜单中选择与实际硬件完全一致的“Cal Kit”型号，否则会导致基准错误。

2. 执行校准（严谨顺序）

单端口校准（1-Port Cal）： 按顺序连接校准件。先接 Open（开路） -> 点击仪表对应按钮 -> 听到提示音或显示“√” -> 拧下，换接 Short（短路） -> 再换接 Load（负载）。

注意： 必须严格按顺序完成，中途不可退出向导。

双端口校准（2-Port Cal）：

a. 反射校准： 分别对Port 1和Port 2重复上述单端口步骤（Open, Short, Load）。

b. 传输校准： 连接 Thru（直通） 件（通常连接两个端口），仪表会自动计算传输误差。

c. 完成： 点击“Done”，校准数据生效。

四、 校准后的“体检”三部曲

校准完成后，绝不能直接上手测昂贵的DUT。请务必进行以下验证，确保仪器“状态在线”：

1. 直通检查（测传输）： 将两个端口用直通件连接，看S21曲线。健康信号应是一条平坦的0dB直线，相位接近0°。若波动过大，说明连接不可靠。

2. 负载检查（测反射）： 在端口接上50Ω负载，看S11。健康信号应是一条紧贴底部的直线（回波损耗 < -40dB）。若出现“鼓包”，说明校准失败或负载件损坏。

3. 开路/短路检查： 观察Smith圆图，校准后的开路和短路点应分别稳定地位于圆图的左右两端。

五、 实用技巧与避坑指南

力矩控制： 射频连接非常娇气，“手劲”太大会损坏螺纹，太小会导致接触不良。建议使用扭矩扳手，标准通常为8 inch-pounds（约0.9 N·m）。

清洁第一： 接口氧化或有灰尘是导致数据漂移的头号杀手。连接前务必清洁接头。

夹具处理： 如果测试中使用了固定衰减器或延长线，必须在校准前就将其接入系统，让仪表把这些无源器件也“看”作误差的一部分并消除掉。

保质期： 校准不是一劳永逸的。如果实验室温度波动大，或者仪器关机重启，建议重新校准。

掌握这些细节，你就能告别“数据翻车”，让矢量网络分析仪真正成为你手中精准可靠的“射频之眼”。
