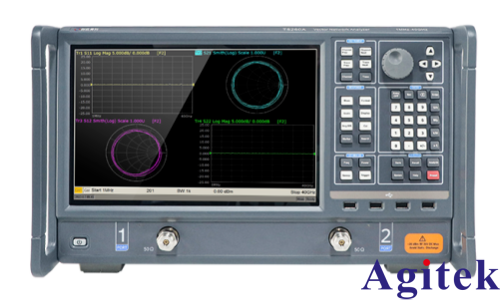

矢量网络分析仪T5260A-2KA关于同轴传输反射法材料测试实例分享

上一期材料测试实例分享所使用的是谐振腔的电磁参数测试方法，其主要用于低损耗介质材料参数测量，突出优点是准确度高，缺点是无法支持宽带的材料特性测试。

针对这种测试场景，本期分享的是同轴传输反射法，可测量宽频状态下的材料电磁参数。

测试场景图

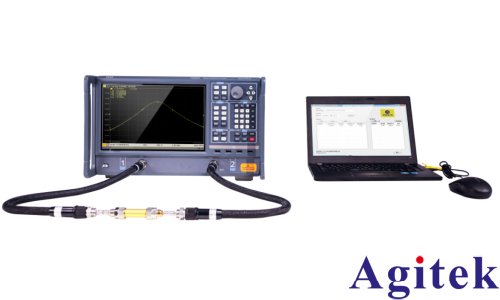

图1 测试场景图

被测产品

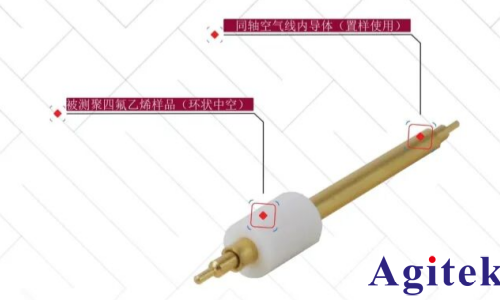

图2 某高分子材料样品图

测试原理

同轴传输反射法，适用于可加工成环状的材料测量，可测量宽频状态下的材料电磁参数，频率可覆盖至18GHz，测试方法简单易用，系统软件方便快捷。

其基本原理为：

将待测材料样品放入同轴空气线中，电磁波在传输线的空腔中传输时，遇到样品会发生透射与反射。利用矢量网络分析仪测量两端口的散射参数从而通过测量软件计算出材料的电磁特性。

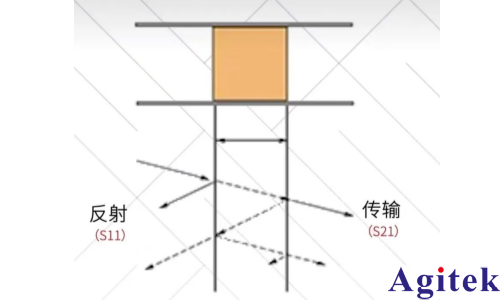

图3.1 置样后电磁波传输示意图

测试流程

①搭建平台

将同轴线缆与矢量网络分析仪连接，通过网线将矢量网络分析仪与计算机连接，并在计算机上配置好运行环境后，打开测试软件完成相关设置。

②校准

在矢量网络分析仪上，选择相应的校准套件后 ，在同轴线缆测试端面进行SOLT校准。

③置样

把环状样品放入同轴夹具内后，将同轴夹具与矢量网络分析仪的同轴线缆测试端相连。

④测试软件计算相关材料参数

在计算机软件界面内输入样品相关信息后，点击测试。

⑤获取数据并保存

待测试软件程控矢量网络分析仪完成测试后，在计算机上对最终数据进行保存。

完成计算后，矢量网络分析仪完成测试界面保存图如下：

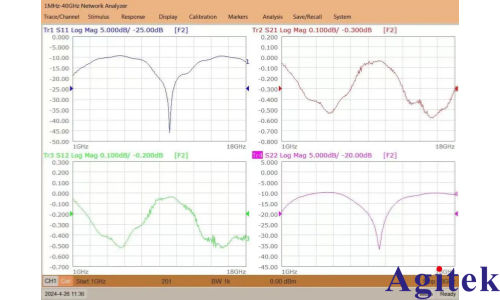

图4.1 矢量网络分析仪完成测试界面保存图

测试结果

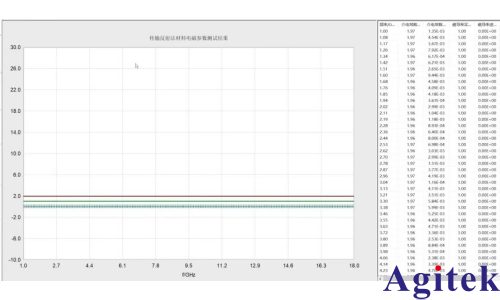

图5.1 聚四氟乙烯材料电磁参数测试结果（创远）

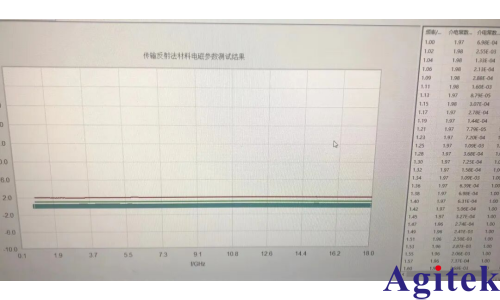

图5.2 聚四氟乙烯材料电磁参数测试结果（第三方检测）

测得的整体数据与第三方数据进行对比，测试结果符合要求。
