罗德与施瓦茨示波器垂直刻度设置技巧

在电子测试与测量领域，罗德与施瓦茨（Rohde & Schwarz）示波器以其卓越的性能和高精度著称。然而，要充分发挥这款仪器的潜力，垂直刻度的设置是基础中的核心。合理的垂直设置不仅能避免信号失真，更能最大化示波器模数转换器（ADC）的有效位数，捕捉到被噪声淹没的细节。

一、垂直刻度的“黄金法则”：波形最大化

罗德与施瓦茨示波器的垂直系统通过“Volts/div”（伏/格）旋钮控制输入信号的衰减或放大。一个最常见的误区是仅追求波形在屏幕内可见，而正确的做法是执行“波形最大化”原则。

技巧核心：在不导致信号顶部或底部被截断（削波）的前提下，尽量增大垂直刻度（减小 V/div 数值），使波形幅度占据屏幕垂直高度的 6 至 8 格（即 80% 左右）。

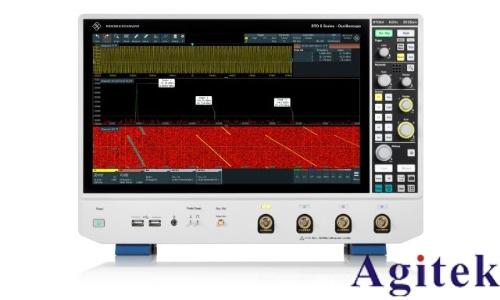

原理：现代高端示波器（如 RTO6 或 RTP 系列）通常采用 8 位至 16 位的高分辨率 ADC。若波形仅占屏幕高度的 1/3，实际用于描述波形的量化点将大幅减少。通过放大波形，实际上是利用了 ADC 的满量程范围，从而显著提高垂直分辨率，这对于观察纹波或寄生噪声至关重要。

二、结合耦合模式与偏移量的实战技巧

在实际测试中，仅仅旋转旋钮往往不够，需要结合罗德与施瓦茨示波器特有的功能进行深度优化。

1. DC 耦合与垂直偏移（Offset）的配合使用
当测量含有较高直流偏置（如 12V 电源）上的微小纹波（如 10mV）时，如果仅增加垂直灵敏度（如设为 5mV/div），波形会瞬间飞出屏幕。此时不应减小刻度，而应使用 垂直偏移（Offset） 功能。
通过设置 Offset 值（例如设为 +12V），可以将波形向下拉回屏幕中央，同时保持高灵敏度设置。这比单纯使用 AC 耦合更好，因为它不仅保留了直流信息，还避免了 AC 耦合可能引入的低频相位失真。

2. 探头衰减比的匹配
罗德与施瓦茨探头（如 RTZ 系列）具有自动识别功能，但使用第三方探头或衰减探头时，必须在通道菜单中 手动匹配衰减比。若设置错误（如实际是 10:1 衰减却设为 1:1），测量的电压值将产生十倍误差，垂直刻度的读数也将完全错误。

三、降噪与分辨率增强技术

在高灵敏度垂直刻度下（如 1mV/div），环境噪声可能变得明显。罗德与施瓦茨示波器提供了高级的垂直优化手段：

带宽限制（Bandwidth Limit）：对于低频电源测量，开启 20 MHz 或 250 MHz 带宽限制功能，可以有效滤除高频噪声成分，使垂直刻度下的波形显示更加干净清晰。

高分辨率模式：在 R&S 的高端型号中，开启 HD 模式（高分辨率模式）。这是通过硬件内部的过采样技术换取垂直分辨率，即使在同一垂直刻度下，也能获得更平滑、更精细的波形细节。

四、自动化与快速调整技巧

罗德与施瓦茨示波器的 “Autoscale” 键是一个强大的起点。它会自动分析信号的频率和幅度并调整垂直刻度。

建议的操作流程是：

按下 Autoscale 键获取初步波形。

若波形看起来很平直（仅占一小格），手动旋转垂直旋钮降低 V/div 值，直到波形充满屏幕。

观察屏幕下方的通道状态指示图标，确认过载指示（通常是红色标志）未亮起。

结语

掌握罗德与施瓦茨示波器的垂直刻度设置，本质上是理解仪器 ADC 性能与信号幅度之间的博弈。记住“让波形尽量大但不削波”这一铁律，熟练运用“Offset”功能分离直流与交流分量，并配合带宽限制使用，你会发现这台示波器能揭示出远比想象中更多的信号秘密。
