功率分析仪如何进行双脉冲测试

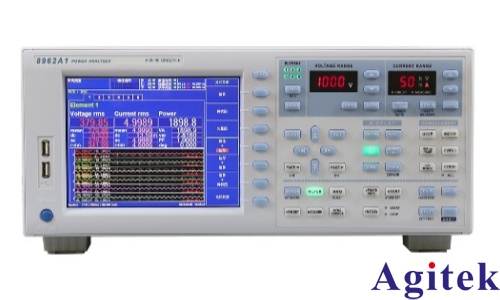

双脉冲测试（Double Pulse Test, DPT）是评估功率半导体器件（如IGBT、MOSFET、SiC/GaN器件）动态特性与开关性能的核心方法。通过向器件栅极施加两个特定时序的脉冲信号，可精确捕捉其在开通、关断及反向恢复过程中的瞬态行为。功率分析仪作为数据采集与处理的核心设备，在测试中扮演着至关重要的角色。以下是基于功率分析仪实施双脉冲测试的完整流程与关键技术要点。

一、测试前准备：明确目标与搭建系统

在启动测试前，需首先明确测试目的——是评估开关损耗（Eon/Eoff）、反向恢复特性（Irr/Qrr），还是验证驱动电阻与PCB布局的合理性。随后，搭建符合标准的双脉冲测试平台，主要包括直流电源、被测器件（DUT）、负载电感、续流二极管、栅极脉冲发生器及功率分析仪。

功率分析仪需连接以下关键信号通道：

电压测量：使用高压差分探头接入被测器件的漏源极或集射极（如Vce或VDS），监测开关过程中的电压变化。

电流测量：采用罗氏线圈或高带宽电流探头采集漏极或集电极电流（Ic或ID），以捕捉快速变化的电流瞬态，尤其关注二极管反向恢复电流峰值。

栅极信号：通过普通探头监测栅极驱动电压（Vge），确保脉冲时序准确无误。

所有通道需进行延迟校准，以保证电压与电流信号的时间同步性，这是后续精确计算功率与能量的基础。

二、测试执行：三阶段脉冲控制与数据采集

双脉冲测试过程可分为三个关键阶段，功率分析仪需在每个阶段同步记录波形数据。

第一阶段：建立目标电流 在t0时刻，功率分析仪触发脉冲发生器输出第一个脉冲，驱动被测器件导通。直流电压施加于负载电感，电流线性上升。通过调节第一个脉冲的宽度（Ton1），可精确控制电感电流的峰值，使其达到预设的测试条件（如额定电流的√2倍）。此阶段重点验证电流上升斜率与目标值的一致性。

第二阶段：首次关断与动态参数捕获 在t1时刻，器件关断，电感电流通过续流二极管续流。功率分析仪在此刻重点采集关断过程的电压上升沿、关断延迟时间（td_off）、下降时间（tf）及关断能量（Eoff）。同时，由于杂散电感的存在，电压尖峰（Vce_peak）是关键监控指标，直接影响器件可靠性评估。

第三阶段：二次开通与反向恢复分析 在t2时刻，第二个脉冲到来，器件再次导通，续流二极管进入反向恢复状态。此时，反向恢复电流会流经被测器件，形成电流过冲。功率分析仪需高精度捕获该瞬态过程，提取反向恢复电流峰值（Irr）、反向恢复电荷（Qrr）及开通能量（Eon）。该阶段对评估二极管性能与换流过程至关重要。

三、数据分析：从波形到性能指标

测试完成后，功率分析仪利用内置算法对采集到的电压与电流波形进行处理，生成关键性能指标。包括开关损耗（Eon/Eoff）、开关时间（ton/toff）、电压/电流变化率（dv/dt、di/dt）、米勒平台电压及动态电阻等。部分高级功率分析仪支持自动计算并生成测试报告，便于不同器件或不同驱动条件下的性能对比。

此外，通过调整栅极电阻、母线电压或负载电流，可进行多工况扫描测试，全面评估器件在实际应用中的表现。功率分析仪的高精度、多通道同步采集能力，是确保双脉冲测试结果可靠、可重复的关键保障。
