矢量网络分析仪测量精度的影响因素分析

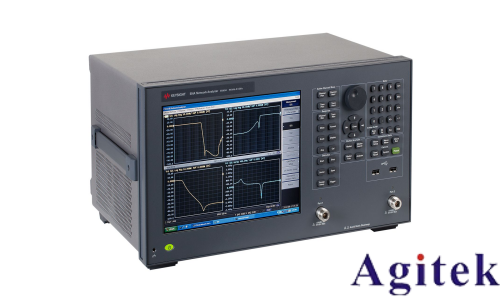

矢量网络分析仪（VNA）作为微波射频领域核心的测量设备，其测量精度直接关系到产品研发与生产的质量。然而，在实际操作中，多种因素会干扰测量结果，导致数据偏差。深入理解这些影响因素，是获得可靠数据的关键。

误差的主要分类

根据性质与来源，影响VNA测量精度的因素主要分为三大类：系统误差、随机误差和漂移误差。

系统误差是由仪器和测试装置中的不完善性引起的、具有重复性的误差。这类误差是可预测且可校准的，主要源于以下方面：

1. 反射测量误差：源于测试端口的不完美，如方向性不足、源端失配等。

2. 传输测量误差：源于信号传输路径的问题，如频率响应纹波、负载失配等。

3.校准件的非理想性：校准是消除系统误差的核心步骤，但实际使用的校准标准件（如开路、短路、负载）本身存在残余电感、电容或非理想阻抗，无法达到理论上的完美状态，这会成为误差的源头。

随机误差是不可预测、随时间随机变化的，无法通过校准消除，主要包含：

1. 仪器噪声：包括相位噪声和宽带热噪声，会直接影响迹线的平滑度和测量的分辨率，尤其在测量高损耗器件时更为显著。

2. 开关重复性：测试端口连接器在反复插拔时，机械接触的微小差异会引入误差。

3.连接器重复性：连接器本身的制造公差和磨损也会导致每次连接的状态不完全一致。

漂移误差主要由环境变化造成，其中温度变化是主要因素。从仪器内部电路到外部测试电缆，材料的热胀冷缩都会导致电气特性发生缓慢漂移。这种误差可以通过定时校准或在恒温环境中进行测量来有效减小。

提升测量精度的关键措施

为了获得高精度的测量结果，可以采取以下策略：

精确校准：在测量前，根据测试频率和精度要求，选择合适的校准方法（如SOLT、LRL等），并使用高质量的校准件进行精确校准，以最大程度消除系统误差。

优化测试环境：保持稳定的环境温度和湿度，减少外部电磁干扰，使用低损耗、高质量的测试电缆和连接器，并确保连接稳固、接口清洁。

合理设置参数：根据被测器件的特性，合理设置测试功率、扫描点数、中频带宽等参数。例如，减小中频带宽可以有效降低噪声，提高测量精度，但会延长扫描时间。

综上所述，矢量网络分析仪的测量精度受到仪器自身、校准过程、测试环境和操作方法等多方面因素的综合影响。只有系统地识别并控制这些因素，才能确保测量结果的准确与可靠。
