矢量网络分析仪TRL校准方法全解析

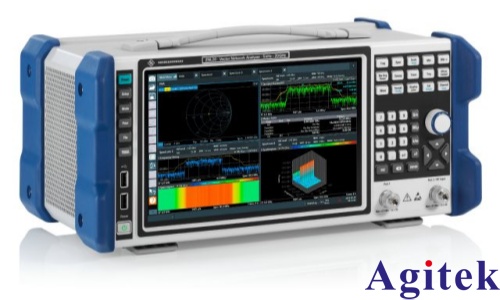

在微波与射频测量领域，矢量网络分析仪（VNA）的测量精度直接决定了器件性能评估的可靠性。TRL（Thru-Reflect-Line）校准作为一种高精度校准方法，凭借其对非同轴环境的强适应性，已成为高频器件测试的黄金标准。其核心价值在于通过构建误差模型，将系统误差从测量结果中剥离，尤其适用于微带线、波导等无法直接使用传统SOLT校准的场景。

TRL校准的理论根基在于误差模型的精确求解。该方法依赖三个核心标准件：直通件（Thru）建立端口直连基准，反射件（Reflect）提供高反射系数参考，延时线（Line）则通过与直通件的相位差确定传输特性。这三个标准件的测量数据构成12项误差模型的求解基础，其数学过程涉及复杂的矩阵运算。例如，通过比较延时线与直通件的传输矩阵，可计算出误差盒参数，进而修正测量路径中的方向性误差、源匹配误差等系统误差。这种基于物理标准件的数学建模，使得TRL校准在毫米波频段仍能保持极高的精度。

相较于SOLT校准，TRL方法的独特优势在于对校准件参数的低依赖性。SOLT校准需要开路器、短路器等标准件具备精确的电抗模型，而TRL校准中的反射件只需具有高反射特性，无需精确知道其反射系数的具体数值。这一特性使得TRL校准特别适合非同轴接口的夹具内测量，例如在晶圆片测试或微带电路评估中，可以直接利用测试夹具自身的传输线结构作为校准标准，避免了接口转换带来的额外误差。

实施TRL校准时需遵循严谨的操作规范。首先应根据测试频率选择合适的延时线长度，通常要求其电长度在测试频带内产生20°以上的相位差。连接标准件时需确保接口清洁且扭矩适中，避免因机械应力导致的电气特性偏差。在国产矢量网络分析仪上操作时，需注意程控接口的通信稳定性，通过GPIB或LAN接口进行自动化校准时，应设置合理的触发同步机制与错误重试策略，确保校准数据的完整性。校准完成后，可通过测量已知阻抗的标准件验证校准质量，若S11参数在-40dB以下，则表明校准精度满足高精度测量要求。

随着5G通信与毫米波技术的发展，TRL校准方法在先进封装测试、天线阵列校准等领域发挥着愈发重要的作用。其高精度特性不仅提升了器件测量的置信度，更为复杂电磁环境下的系统级验证提供了可靠基础。掌握TRL校准的理论精髓与操作技巧，已成为射频工程师必备的核心能力之一。
