是德矢量网络分析仪E5071C校准操作指南

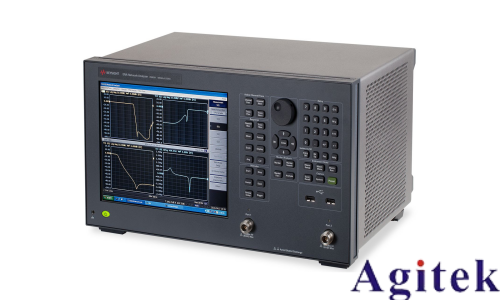

是德科技（Keysight，原安捷伦）E5071C矢量网络分析仪作为射频测试领域的主流设备，广泛应用于天线、滤波器、基站及各类射频有源/无源器件的性能测试中。为确保测量数据的准确性与可靠性，校准是使用前必不可少的关键步骤。本文将以频率上限为8.5GHz的E5071C为例，系统介绍其校准流程与规范操作。

一、校准前准备与基础设置

校准前需确保仪器已开机并预热，以规避温度漂移对精度的影响。首先需加载匹配的校准套件，常见型号如85032F、85052D等，包含开路（Open）、短路（Short）、负载（Load）及直通（Thru）标准件。
操作步骤：按下前面板的“Cal”（校准）键 → 选择“Cal Kit”（校准套件） → 在列表中选择当前使用的套件型号（如85032F）。若使用非原厂或未预存型号的校准件，需通过“User”自定义方式手动输入参数。

二、单端口校准（反射测试）

单端口校准主要用于修正端口的反射误差（如S11、S22）。我们以端口1（Port 1）为例，按顺序对1至4端口依次进行校准：

按下“Cal”键 → 选择“Calibrate” → 点击“1-Port Cal”（单端口校准）。

开路校准：将开路（Open）校准件接入端口1，点击屏幕上的“Open”。根据接头性别选择对应选项（如母头选“Open(f)”），听到仪器提示音后取下。

短路校准：更换为短路（Short）校准件，点击“Short” → “Short(f)”，听到提示音后取下。

负载校准：更换为负载（Load）校准件，点击“Load” → “Load(f)”，完成后点击“Done”。
校准完成后，可进入“Format”选择“Smith R+jX”查看史密斯圆图。若阻抗点精确归一化至圆图中心（误差通常小于0.1欧姆），即表明单端口校准成功。

三、双端口传输校准（直通测试）

若需测试器件的传输响应（如插入损耗S21、S31），在完成单端口校准后，还需进行直通（Thru）校准以修正传输误差。以端口1与端口3的传输测试为例：

使用高质量测试线缆，通过直通头（Thru adapter）将端口1与端口3直接短接。

按下“Cal”键 → 选择“Calibrate” → 点击“Response（Thru）”（响应校准）。

在弹出的端口组合菜单中选择“1-3”，点击“Thru” → “Done”。
此时观察屏幕，S31插入损耗的测试曲线应归零，表明线缆及接头的传输损耗已被成功补偿。

规范执行上述SOLT（短路-开路-负载-直通）校准流程，是保障E5071C高频测试精度的基础。建议定期使用标准验证件（如10dB衰减器）复核校准有效性，以确保研发与生产测试的严谨性。
