矢量网络分析仪E5080B驻波比测量指南

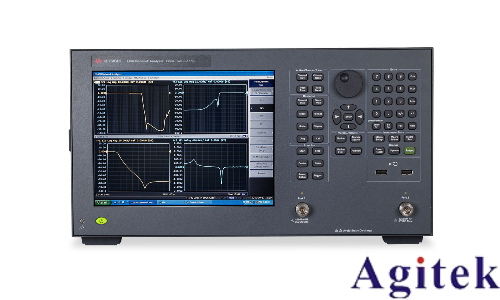

驻波比（VSWR）是衡量射频传输系统中阻抗匹配程度的核心指标。一个理想的传输系统驻波比为1:1，意味着能量完全传输无反射。在实际工程中，使用矢量网络分析仪（如Keysight E5080B）进行精准测量是确保系统性能的关键步骤。本文将详细介绍利用E5080B进行驻波比测量的标准流程。

一、测量前的准备与校准

在进行任何射频测量之前，校准是至关重要的一步，它能消除测试线缆和连接器带来的系统误差。

1. 硬件连接：将高质量的射频测试线缆连接到E5080B的测试端口（通常为Port 1）。

2.执行校准：使用电子校准件（如N4690系列）或机械校准件（开路、短路、负载），在E5080B的操作界面上选择“校准”功能。针对驻波比测量，通常执行单端口校准（1-Port Cal）即可。按照屏幕提示，依次连接校准件到线缆末端，直至校准完成。这一步能确保后续测量的准确性。

二、参数设置与测量配置

校准完成后，需要设置仪器的测量参数以显示驻波比。

1. 设置频率范围：根据被测件（DUT）的工作频段，设置起始频率和终止频率。例如，若测试2.4GHz的Wi-Fi天线，可将范围设定为2.4GHz至2.5GHz。

2. 选择测量参数：在测量通道中，选择S11参数（反射系数）。

3. 设置显示格式：将S11的显示格式（Format）更改为“驻波比”（SWR或VSWR）。此时，屏幕上显示的轨迹即代表驻波比随频率变化的曲线。

三、连接被测件与数据读取

1.连接被测件：将校准好的测试线缆连接到被测天线或射频组件的输入端。确保连接紧固，避免因接触不良产生额外的反射。

2. 读取数值：

观察曲线：屏幕上会显示一条曲线，理想情况下该曲线应尽可能接近1.0。

使用标记点：开启标记点（Marker）功能，将其移动至中心频率或关注频点。屏幕读数将直接显示该频点的驻波比值。例如，读数为1.5，表示在该频率下电压波腹与波谷的比值为1.5。

搜索极值：利用“标记点搜索”（Marker Search）功能中的“最大值”（Max）选项，可以快速找到整个频段内驻波比的最差值（最大值），判断其是否满足系统指标（通常要求小于1.5或2.0）。

测量结果显示的驻波比数值越小，说明阻抗匹配越好，反射损耗越小。如果驻波比过高，需检查连接器是否损坏、线缆是否弯折过度或被测件本身是否存在故障。

在使用E5080B测量时，还需注意保护仪器端口，避免输入过大的功率信号。通过规范的操作流程，E5080B能帮助工程师快速、精准地定位射频链路中的匹配问题，保障通信系统的传输效率。
