矢量网络分析仪SOLT与TRL校准：差异与应用解析

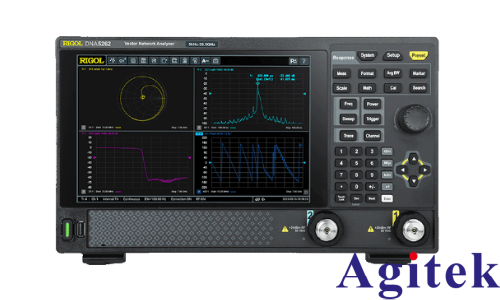

在射频与微波测量领域，矢量网络分析仪（VNA）是评估器件性能的核心工具，而校准则是确保测量精度的关键步骤。SOLT（短路-开路-负载-直通）与TRL（直通-反射-线）作为两种主流校准方法，在原理、精度和适用场景上各有侧重，合理选择直接影响测试结果的可靠性。

一、原理与标准件差异

SOLT校准基于12项误差模型，通过测量短路（Short）、开路（Open）、负载（Load）和直通（Thru）四种标准件，共进行七次测量以消除系统误差。其优势在于标准件通用性强、操作简便，尤其适用于同轴连接环境，如滤波器、放大器等常规器件测试。但SOLT依赖理想标准件的精确建模，在非同轴接口（如PCB焊盘、芯片引脚）测量时，难以准确校准到被测端面，易引入连接器与传输线的附加误差。

TRL校准则采用不同的误差模型，通常基于10项或8项误差参数，通过测量一个直通件（Thru）、一个反射件（Reflect，如短路或开路）和一个延迟线件（Line）完成校准。其标准件数量更少，但设计更灵活，特别适合非同轴环境，如表贴器件、波导、晶圆测试和夹具内测量。

二、精度与适用场景对比

TRL校准的精度普遍高于SOLT，尤其在高频和复杂结构测量中表现更优。原因在于TRL以实际测量环境中的传输线特性阻抗为参考，能更真实地反映被测系统的阻抗匹配状态；而SOLT默认系统阻抗为50Ω，当实际路径阻抗偏离时，会产生测量偏差。因此，TRL更适合高精度、宽频带及非标准接口的测量任务。

此外，TRL校准件虽需根据具体夹具材料、尺寸和频率范围自行设计，制作过程具有一定挑战性，但其对标准件的绝对精度要求低于SOLT，更注重重复性与一致性，反而在实际应用中更具可实现性。

三、设计与验证要点

TRL校准成功的关键在于标准件的设计合理性。直通件应无损耗、无反射，其特性阻抗需与延迟线一致；反射件反射系数应接近1，相位在±90°内；延迟线与直通间的相位差宜为90°，避免接近0°或180°导致相位模糊。验证时需通过实验确认各标准件的电气特性，并利用网络分析仪完成校准流程，确保参考面准确设置。
