罗德与施瓦茨示波器更新速率选择的指南性

这是一篇关于示波器更新速率选择的指南性文章，主要介绍了示波器更新速率的概念、测量方法、影响更新速率的因素以及快速更新速率的优势。以下是对这些核心内容的简要概述：

1. 理解更新速率：

定义：更新速率是指示波器每秒的采集次数，也称为波形/秒或捕获率。

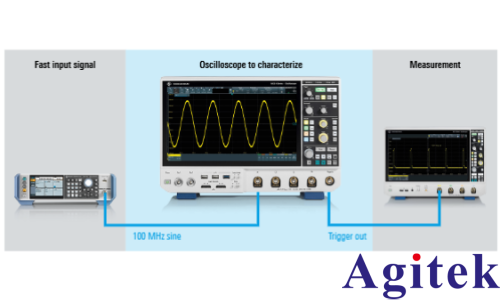

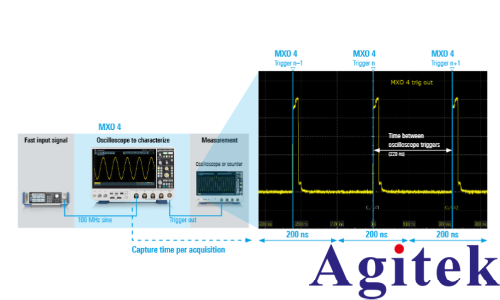

测量方法：通过向示波器提供快速信号（如100 MHz正弦波），设置触发条件，并使用第二个示波器捕获触发输出脉冲，从而测量更新速率。

示例：MXO 4系列示波器的更新速率为4.5百万次采集/秒。

2. 盲时间和捕获百分比：

盲时间：示波器未捕获实时信号活动的时间，也称为死时间。

捕获百分比：示波器捕获的实时信号活动比例，计算公式为（时间基×10×更新速率）。

示例：MXO 4系列示波器在20 ns/格的时间基设置下，盲时间为14%，捕获百分比为96%。

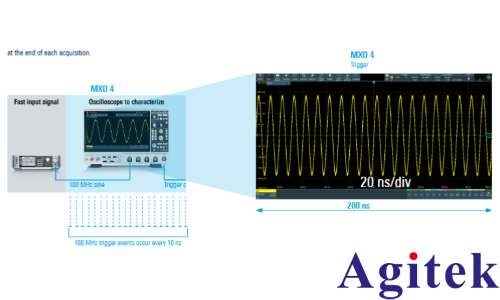

3. 触发重新武装时间：

定义：示波器在每次采集后重新准备触发所需的时间。

测量：通过比较不同示波器的触发重新武装时间，评估其性能。

示例：MXO 3、MXO 4和MXO 5系列示波器的触发重新武装时间为21纳秒。

4. 更新速率的影响因素：

时间基设置：时间基越长，更新速率越慢。

内存深度：增加采集内存深度会降低更新速率。

其他设置：启用通道数、逻辑通道、光标、测量、数学运算、串行总线解码等都会影响更新速率。

5. 比较不同示波器：

比较标准：需使用相同的设置来比较不同示波器的更新速率。

特殊模式：某些示波器在特殊模式下有较高的更新速率，但在正常模式下较慢。

分段模式：分段模式下更新速率较快，但与正常模式下的更新速率不可直接比较。

6. 快速更新速率的优势：

信号可见性：快速更新速率能更准确地显示实时信号行为，提高波形追踪的清晰度。

触发性能：短触发重新武装时间能捕获更紧密的触发事件，减少漏检。

测试速度：快速更新速率的示波器能更快完成测试，提高效率。

用户体验：响应更迅速的用户界面，提高操作信心。

统计收敛：更快达到测量统计收敛，减少等待时间。

捕捉罕见事件：更高的更新速率能增加捕捉罕见信号异常的概率。

这篇文章为选择示波器时考虑更新速率提供了详细的指导，通过分析更新速率的概念、测量方法、影响因素以及优势，帮助用户根据实际需求选择合适的示波器。
