信号发生器使用全攻略与维护指南

在电子测试领域，信号发生器堪称基石性的关键设备，为各类电路测试、设备校准以及通信系统验证提供标准波形信号。其使用的规范性与科学性，直接关乎测试结果的准确性与可靠性。本文将从基础操作到高级应用，为电子工程师及相关技术人员系统梳理信号发生器的使用方法、注意事项与维护要点。

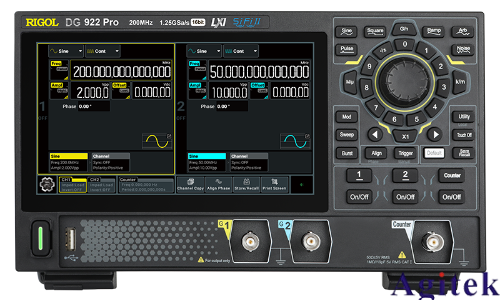

一、前期准备：选型与设备检查

(一)精准选型

信号发生器的类型与规格众多，需依据测试需求进行针对性选择。若是开展频响测试或滤波器调试，正弦波信号较为适宜;而数字电路的时序测试，方波则是理想之选;模拟传感器触发或PWM 控制，脉冲波更能满足要求。在频率范围方面，音频测试通常需覆盖 20Hz - 20kHz，射频测试则需达到 1MHz -6GHz，甚至更高频段。

(二)设备检查

对信号发生器及其配件的检查不容忽视。输出线缆多采用 BNC 或 SMA接口，需确保其完好无损，避免因线缆破损导致信号传输异常。接地夹与探头同样要仔细检查，防止因接触不良或破损引发测试误差。

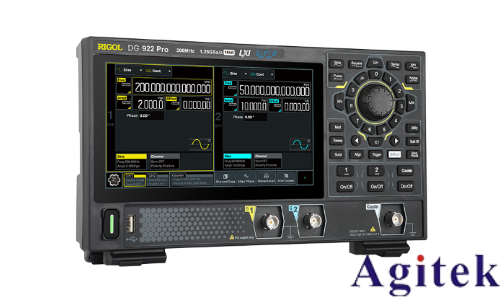

二、规范操作：波形参数与输出配置

(一)波形参数设置

波形类型选择：通过信号发生器的操作面板或菜单，选定所需的波形类型。对于任意波形发生器，可能需手动加载特定的波形文件，以满足复杂的测试需求。

频率与幅度调节：频率调节既可以直接输入目标频率值，如 1kHz，也可通过旋钮进行微调。微调时，需留意步进值，如 1Hz 或10Hz，以确保频率设置的准确性。幅度调节范围通常从 mV 级到数十 V，设置时务必考虑被测设备的输入极限，防止输出幅度过高损坏设备。

(二)输出配置优化

阻抗匹配：信号发生器的输出阻抗通常为 50Ω，而负载阻抗各不相同。当负载为高阻，如 1MΩ 时，需启用信号发生器的“高阻模式”，以避免信号反射和幅度衰减;对于 50Ω 负载，可直接连接。

衰减器与偏置设置：若输出幅度过大，可启用内置衰减器，如 -20dB，保护后级电路。直流偏置功能可在交流信号上叠加直流分量，模拟真实传感器信号，满足特定测试场景的需求。

三、安全防护：接地与过载保护

(一)接地保护

为避免环路干扰，信号发生器与被测设备应采用单点接地方式。若被测设备本身已接地，切不可强行将信号发生器浮空输出，否则可能引发漏电或设备损坏。

(二)防短路与过载保护

严禁将信号发生器的输出端直接短路，或连接低阻负载而未启用电流限制功能。部分高级型号支持设置最大输出电流，如50mA，触发后可自动保护设备，避免因过载造成损坏。

四、高级应用：调制与同步功能

(一)调制与扫频功能

调制功能：AM/FM 调制可通过低频信号对载波进行调制，模拟通信信号。例如，设置载波频率为 1MHz，调制信号为 1kHz 正弦波，调制度为30%，以满足通信测试的要求。

扫频功能：自动扫描频率范围，如 1kHz - 100kHz，可快速测试系统频响。在设置扫描时间与步进间隔时，需避免扫描过快导致测试细节遗漏。

(二)同步与触发功能

同步输出：通过 SYNC 端口输出 TTL 信号，可实现示波器或其他设备的同步采集，确保测试数据的一致性。

外部触发：依据输入信号的上升沿或下降沿启动波形输出，适用于对时序要求严格的测试场景。

五、故障排查：常见问题与解决方案

(一)无输出信号

当信号发生器无输出信号时，需依次检查输出使能开关是否打开、线缆连接是否正确、幅度设置是否为零，确保设备正常工作。

(二)波形失真

波形失真可能由输出频率或幅度过高、负载阻抗不匹配、线缆屏蔽不良等原因导致。可通过降低输出频率或幅度、检查负载阻抗、更换线缆等方式解决。

(三)频率不稳定

设备未充分预热或受到强电磁干扰，可能导致频率不稳定。确保设备充分预热，并远离电源变压器、电机等强电磁干扰源，可有效解决这一问题。

六、定期维护：校准与存储

(一)定期校准

为保证信号发生器的输出精度，建议每年通过标准频率计和电压表进行校准。校准后，务必保存设置参数，如用户预设文件，以便后续使用。

(二)存储环境

信号发生器应避免在高温(>40°C)或潮湿环境中存放，防止内部元件老化。长期不用时，需断开电源并取出电池(若为便携式设备)，延长设备使用寿命。

信号发生器作为电子测试的核心工具，要求使用者不仅要熟悉其基本操作，更要深入理解其原理与高级功能。通过规范操作、安全防护与定期维护，充分发挥信号发生器的性能优势，提升电子测试的效率与准确性。
